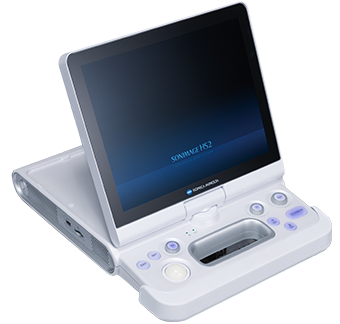

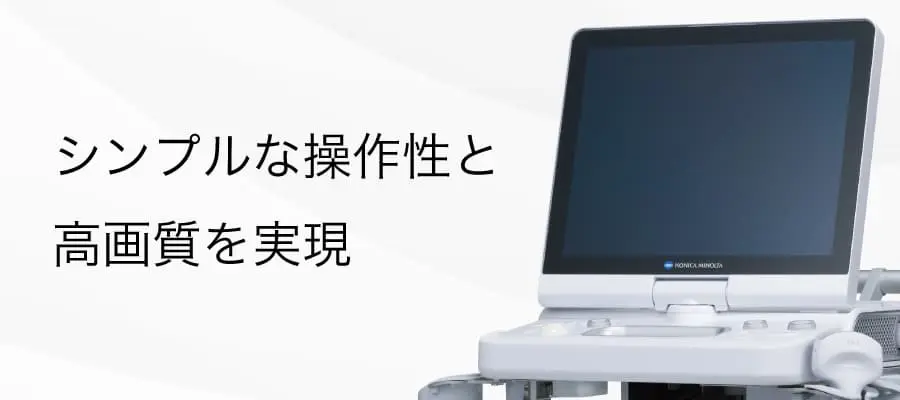

超音波診断装置

SONIMAGE HS2
認証番号:第301ABBZX00053000号

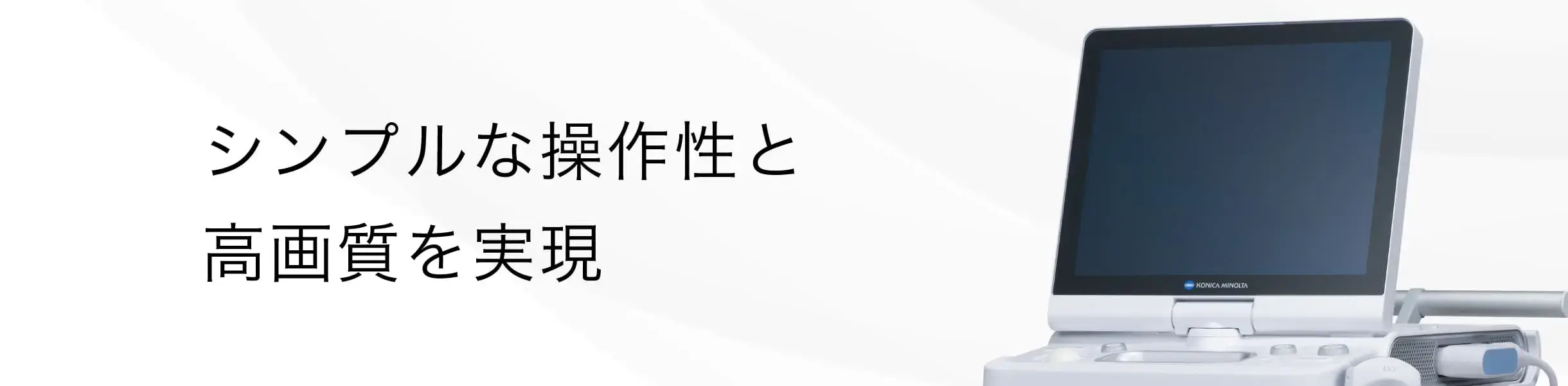

シンプルな操作性ながら、高画質を実現。
外来で、検査室で、処置室で
医療をつなげる、をサポートします。

SONIMAGE HS2

特徴

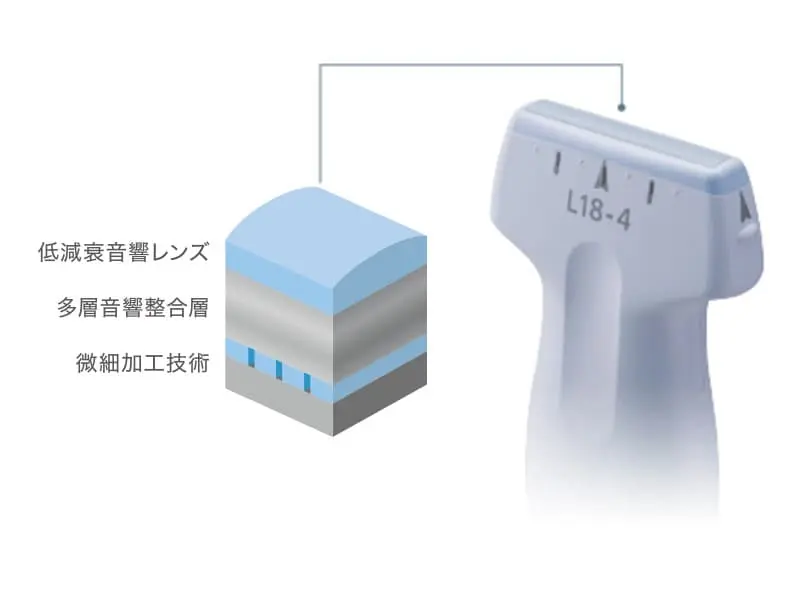

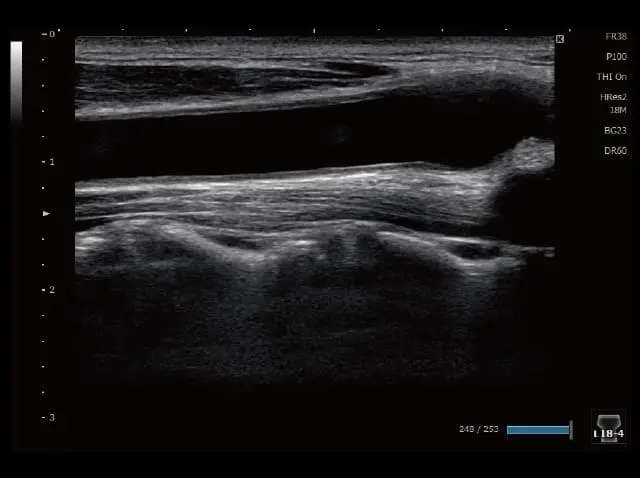

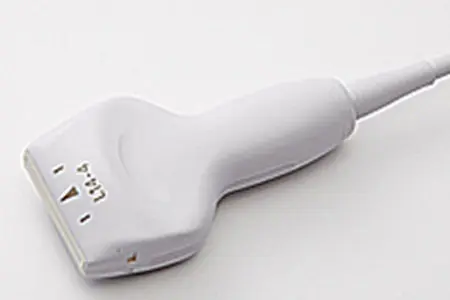

高感度広帯域プローブ(L18-4)

高感度化と広帯域化を両立するため、プローブの先端部にある音響整合層には、高度なシミュレーション技術で導き出した独自の多層整合層構造を開発・採用しました。


高感度広帯域プローブ(L18-4)

高い分解能とペネトレーションを両立

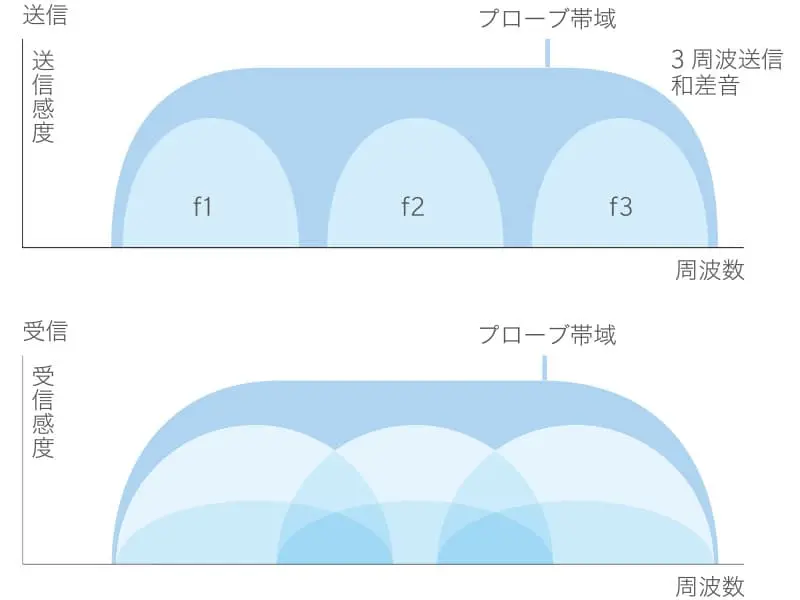

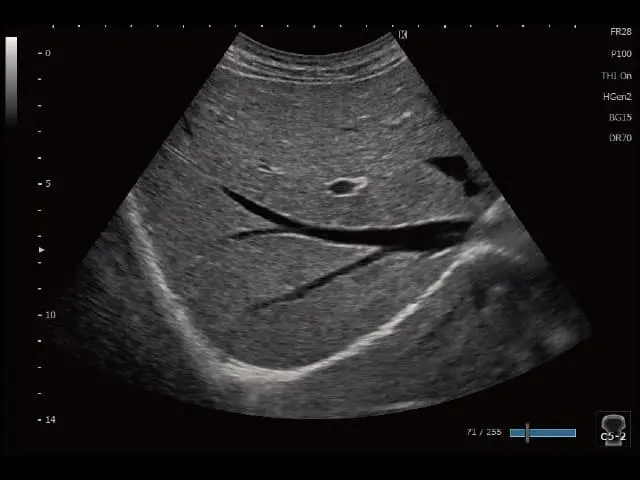

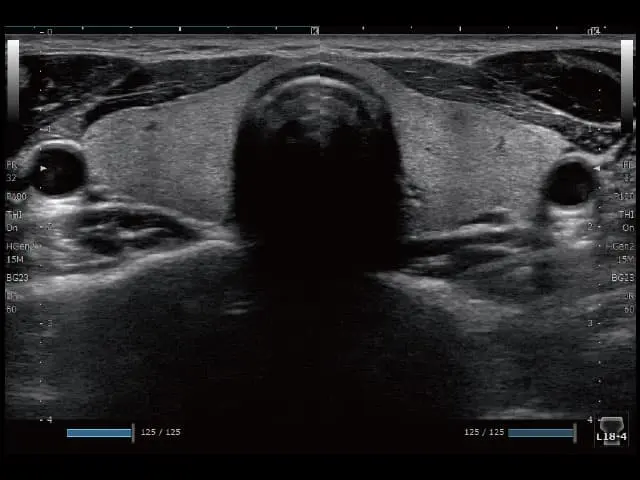

T2HI®(Triad Tissue Harmonic Imaging)

独自開発の超広帯域高周波プローブと画像エンジンを組み合わせ、帯域内に入ってくる多くの差音/和音/高調波を送受信することに成功しました。この技術を用いることで、高い分解能とペネトレーションを両立させた画像を提供します。

高い分解能とペネトレーションを両立 T2HI®(Triad Tissue Harmonic Imaging)

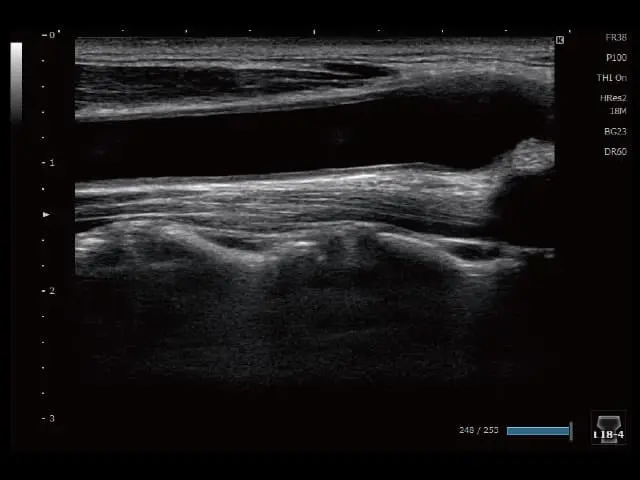

高画質を実現する

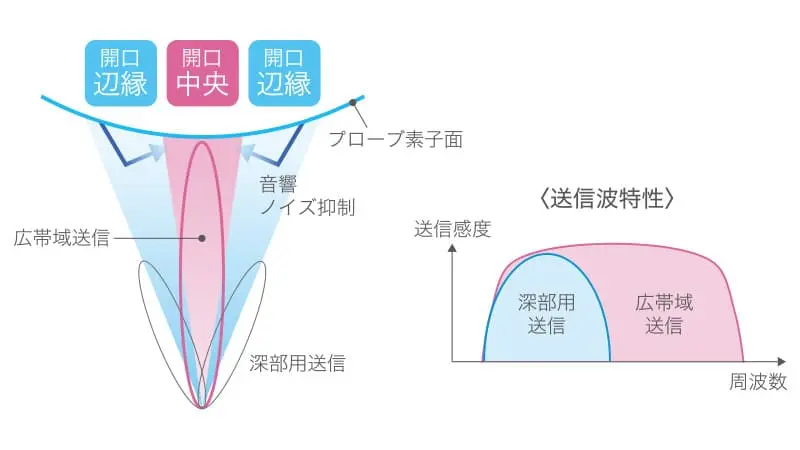

Dual Sonic® 技術

開口中央部は広帯域の送信波形、辺縁部は深部に有効に働く低周波成分を含む深部用の送信波形を形成。2種類の送信波形により最適な超音波ビームを形成することで、浅部領域での音響ノイズ混入を抑制し高い分解能を実現するとともに、送受信効率の最大化により、深部の描出能向上も同時に達成しました。

高画質を実現する新技術 Dual Sonic® 技術

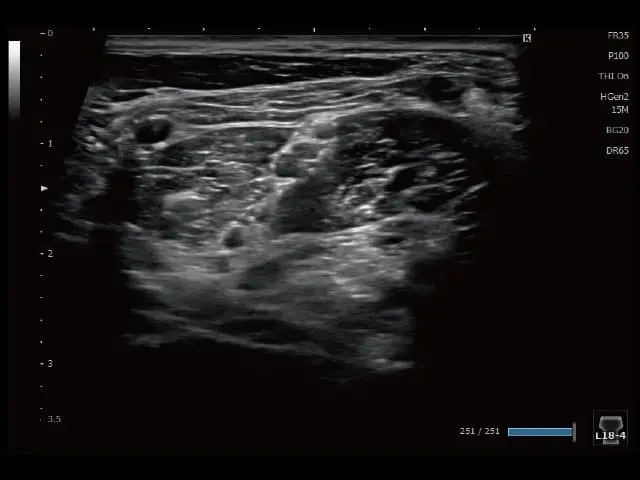

さらなる高画質の実現

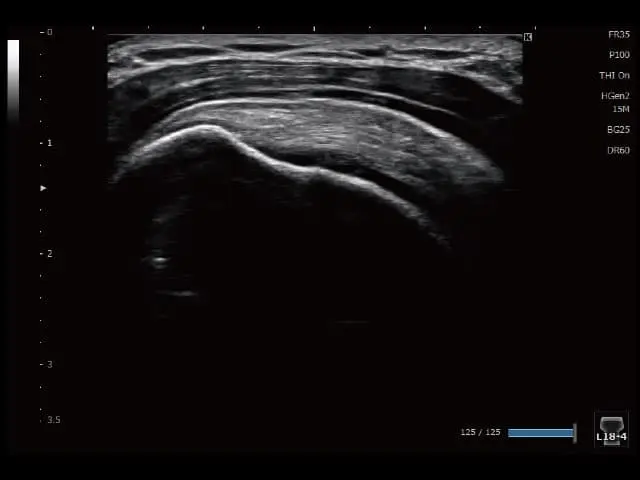

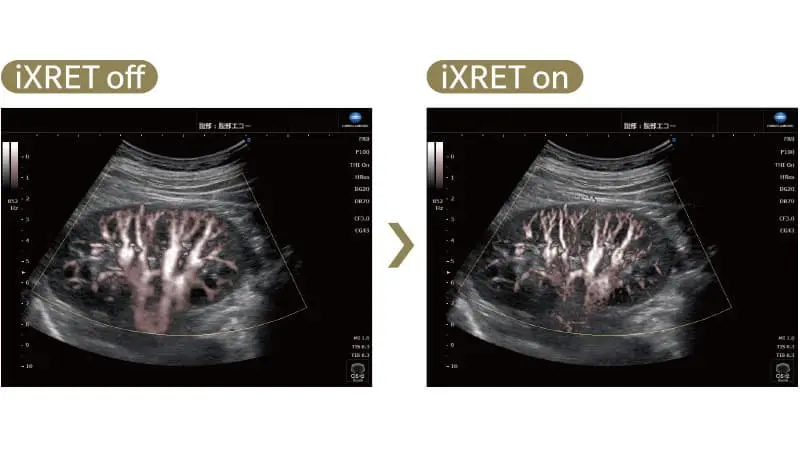

iXRET®

超解像技術を応用したコニカミノルタ独自の技術「iXRET」により、フレームレートを維持しながら、高分解能を実現します。




さらなる高画質の実現 iXRET®

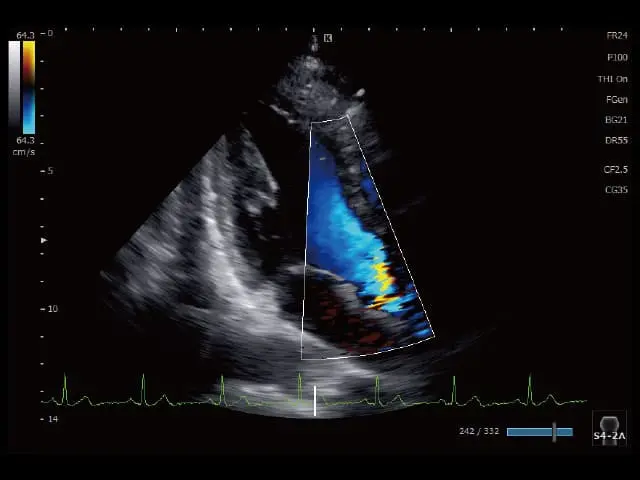

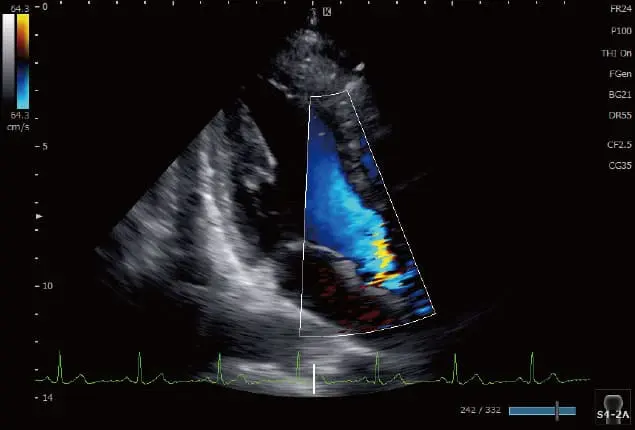

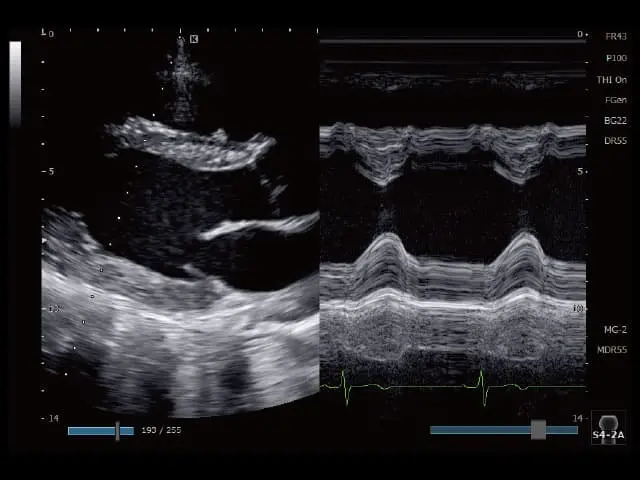

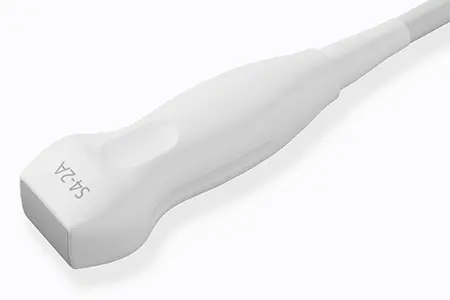

新型セクタプローブ
S4-2A

形状を刷新し、肋間からアプロ―チしやすいフットプリント形状のS4-2Aを追加しました。

新型セクタプローブ S4-2A

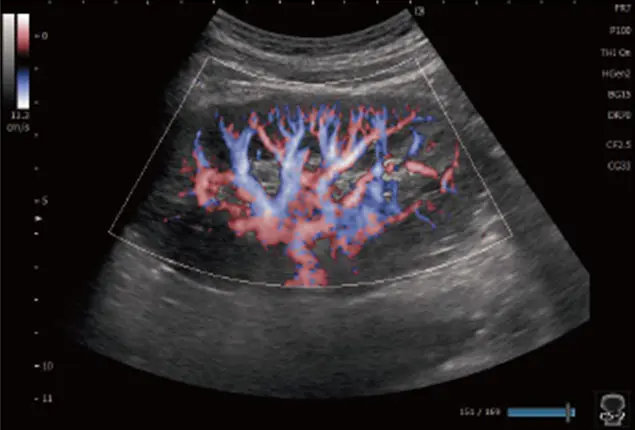

微細な血流を表示する
Simple Clear Flowモード

微細で低流速な血流を高分解能な血流表示モードで感度よく描出できます。

微細な血流を表示する Simple Clear Flowモード

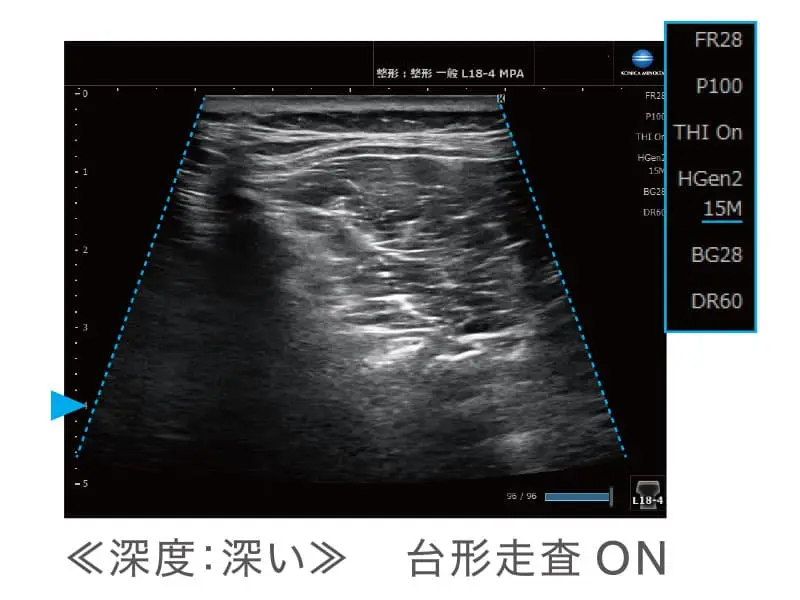

簡単操作で画像を最適化

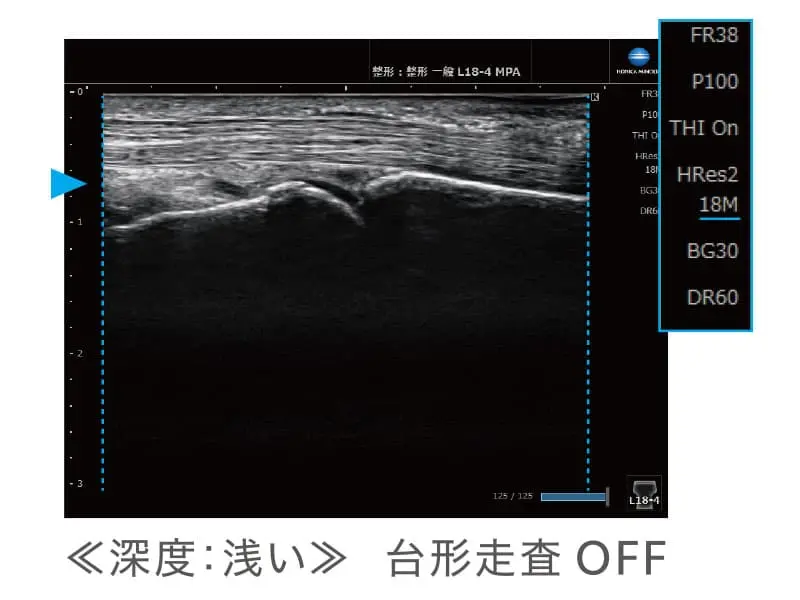

MPA® 機能 (Multi Parameter Adjuster)

表示深度を変更するだけで、あらかじめ設定した画質パラメーターが適用されます。例えば、表示深度を浅くすると高周波に、深くすると低周波や台形走査へ自動的に切り替わります。

簡単操作で画像を最適化 MPA® 機能 (Multi Parameter Adjuster) 簡単操作で画像を最適化 MPA® 機能 (Multi Parameter Adjuster)

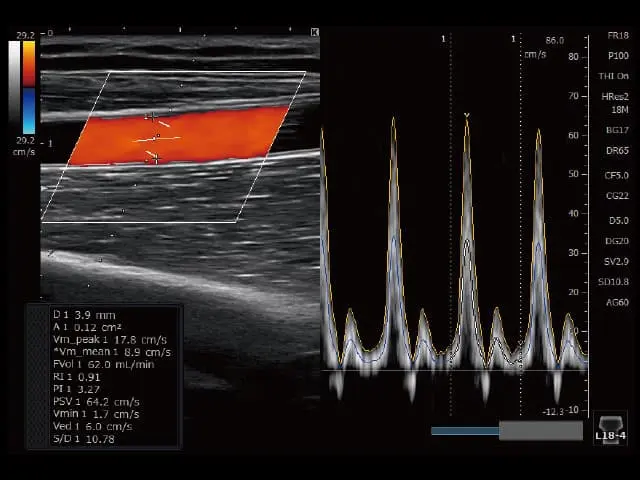

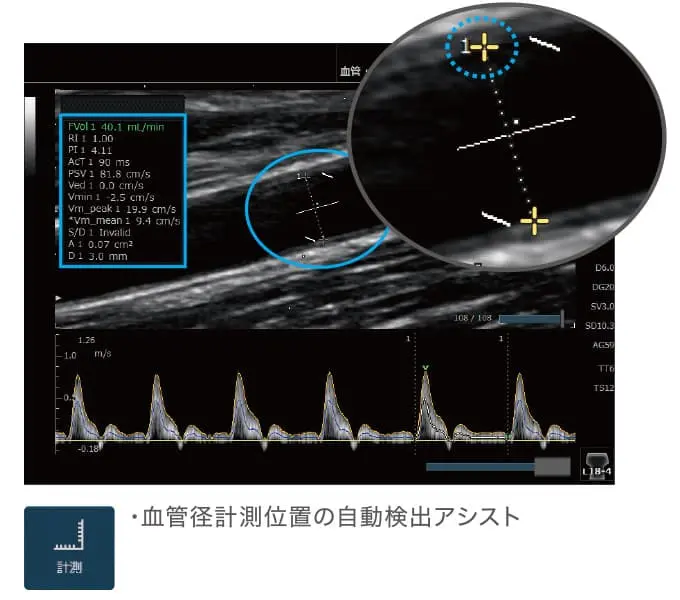

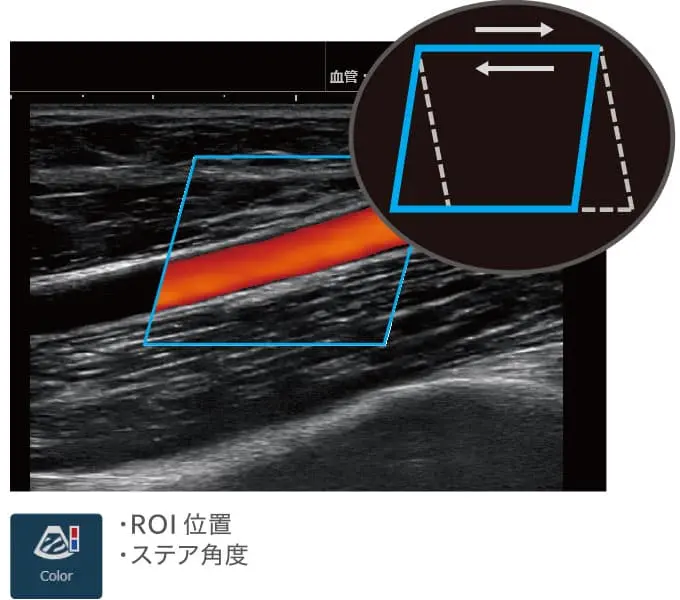

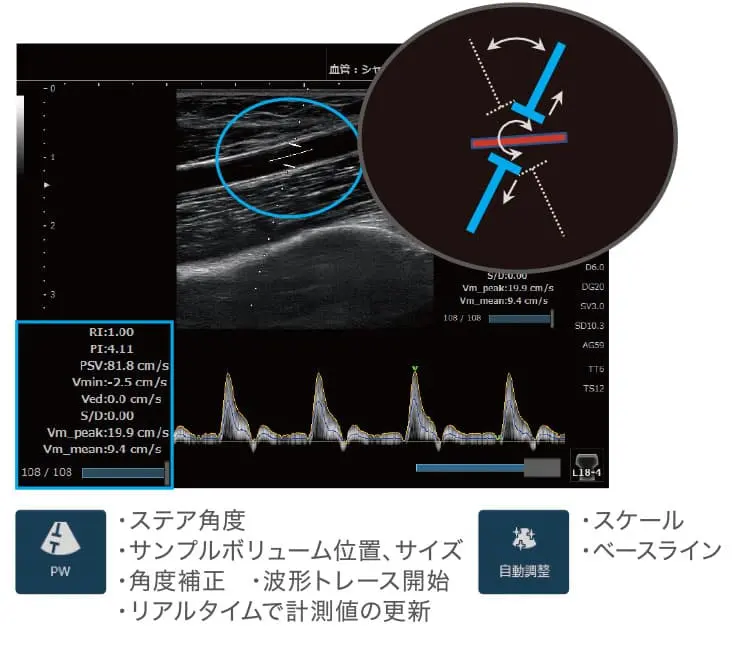

簡単操作で血液計測を瞬時に
Vascular NAVI®

ColorボタンやPWボタンを押すだけでROI位置やサンプルボリュームサイズなどの各種パラメータが自動的に設定され、自動調整ボタンを押すたびに、都度最適な設定に更新されます。さらに、Flow Volume計測の際は、血管径計測位置を自動検出してアシストし、血管画像をズーム表示させることもできるため、血管径検出位置の微調整を簡単に行えます。面倒な設定や操作を低減でき、検査の効率が大きく向上します。

簡単操作で血液計測を瞬時に Vascular NAVI® 簡単操作で血液計測を瞬時に Vascular NAVI® 簡単操作で血液計測を瞬時に Vascular NAVI®

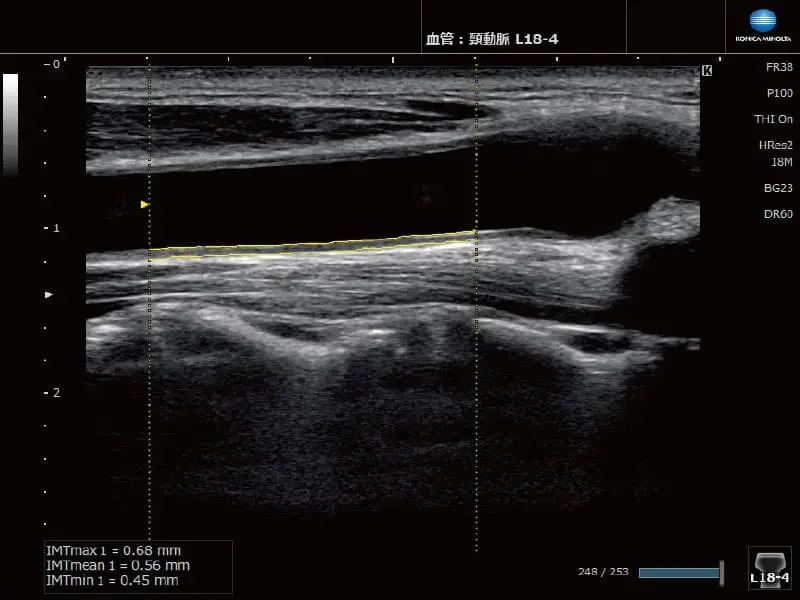

IMTを簡単計測
Auto IMT

頸動脈検査で計測される内中膜複合体厚(IMT)を自動計測します。最大で2cmの幅で計測が可能です。

IMTを簡単計測 Auto IMT

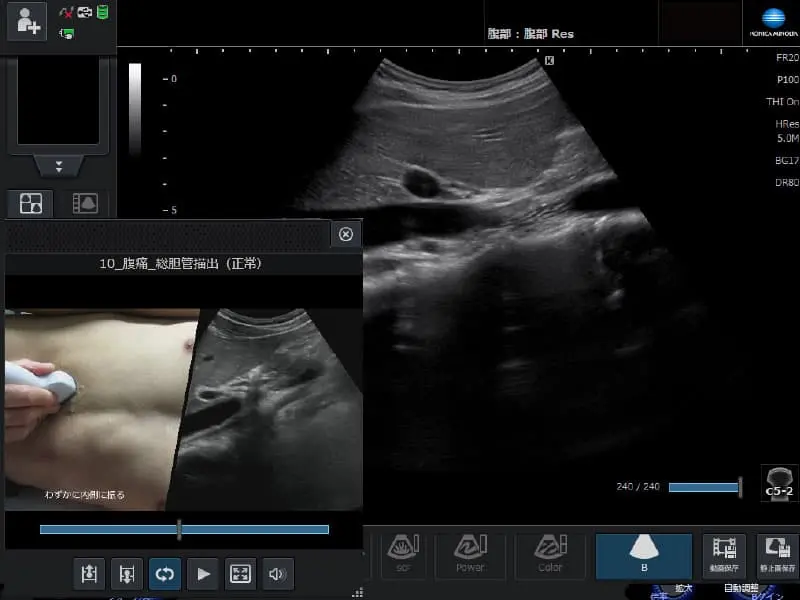

診療の正確性をサポートするライブラリ機能

SDカードに記録した超音波画像や動画などを装置で再生。エコーを初めて導入する方でも、多くの動画コンテンツを参照しながら手技を学んでいくことができます。また、静止画/動画をマイライブラリに保存しておき、必要に応じて参照できます。

*コンテンツ(SDカード)はオプション品です。
SDカードの内容:
整形外科 総合診療科
1.手 1.腰痛 肩こり 五十肩の診断
2.肘 2.腹痛
3.肩 3.胸痛
4.膝 4.頭頚部
5.足 5.末梢神経
6.Intervention 6.関節
※2022年2月現在
診療の正確性をサポートするライブラリ機能

多様な臨床シーンに対応

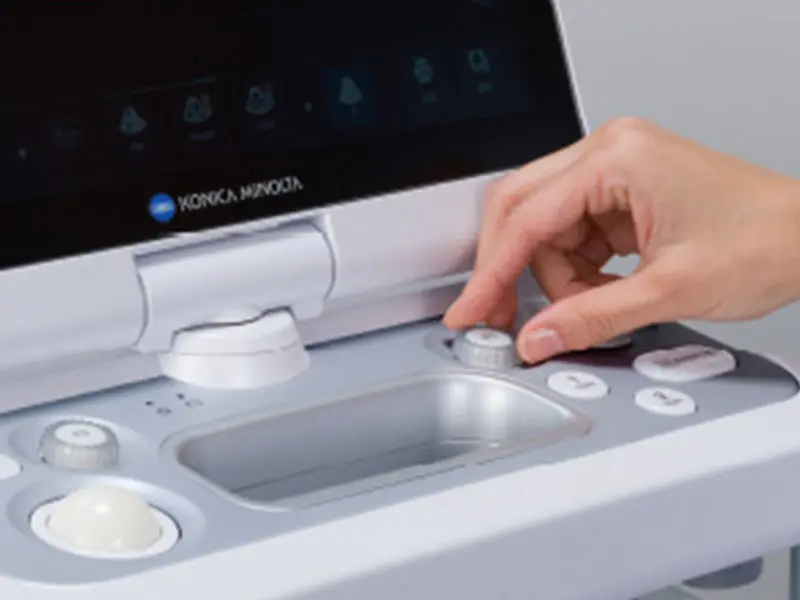

シンプルなコントロールパネル

8個のハードキー、トラックボールとタッチパネル操作を組み合わせて直感的な操作を実現しました。それぞれのハードキーや画面上のアイコンは好みの機能にカスタマイズできます。

多様な臨床シーンに対応 シンプルなコントロールパネル

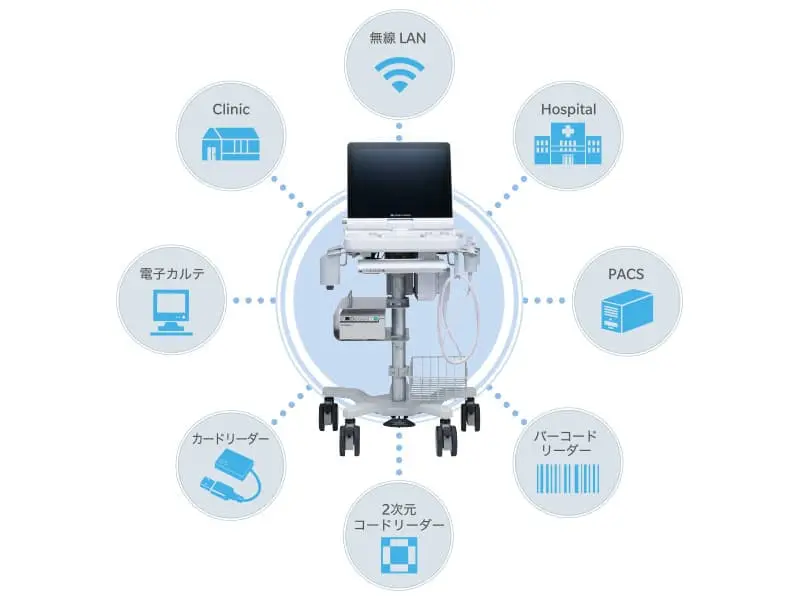

場所や用途を選ばない
「つながる」フレキシブルな設計

カードリーダー・バーコードリーダー対応のほか、電子カルテやUnitea®上の患者情報をワンクリックで連携できます。これにより、入力間違えの防止や診断の効率化が図れます。また、DICOM StorageとDICOM MWMにも対応し、院内システムとの連携が図れます。

場所や用途を選ばない「つながる」フレキシブルな設計
構成によりオプションが別途必要な場合があります。
Uniteaとは、一般的名称:汎用画像診断装置ワークステーション、販売名:画像診断ワークステーション REGIUS Unitea、認証番号:第225ABBZX00052000号の略称です。
接続テストが必要な場合があります。
連携可能な電子カルテについては弊社へお問い合わせください。

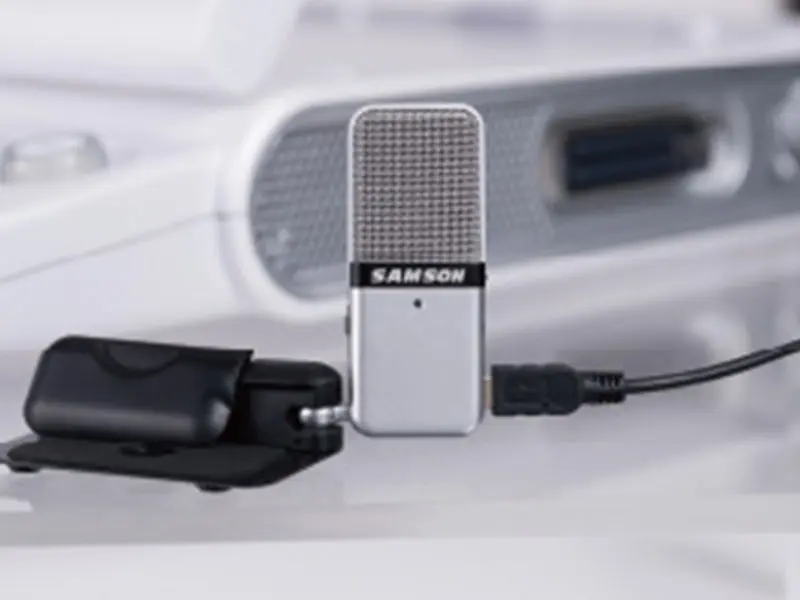

音声コントロール対応

音声コントール用マイクロフォンはオプション品です。
音声コントロール対応

オプション機能

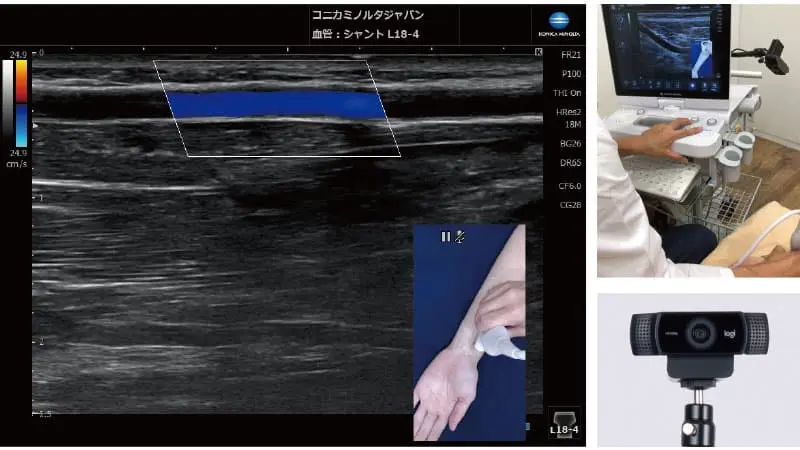

超音波画像とカメラ画像を同時表示
Camera Link

カメラで撮影した映像を、診断中の超音波画像に重ねて表示します。表示した画像は、静止画と動画で記録でき、動画記録時は音声情報も保存できます。超音波画像と一緒に、検査状況がリアリティをもって記録されるため、後から検査状態を確認する際や、他者への説明に便利です。

オプション機能
専用のカメラ・その他付属品はオプション品です。
カメラリンク

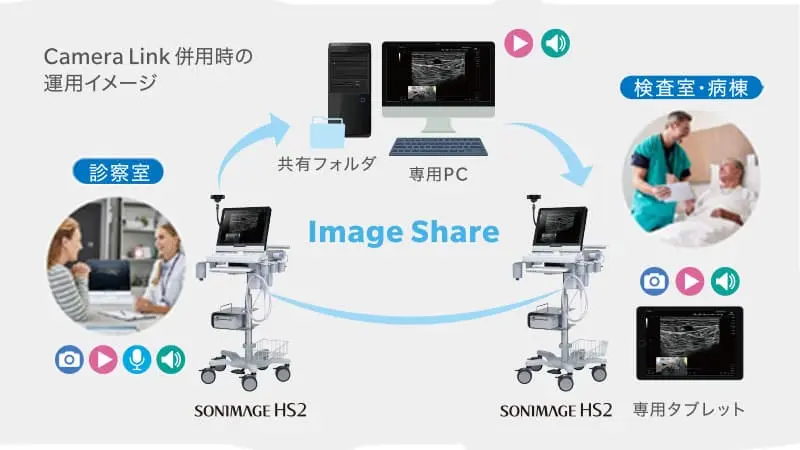

エコーやタブレットで画像を共有
Image Share

超音波診断装置で取得した静止画や動画をPC上の共有フォルダに保存し、他の超音波診断装置(本機能に対応している SNiBLEシリーズ / SONIMAGEシリーズ)やタブレットから、専用PC内共有フォルダのデータを参照できます。Camera Linkとの併用により、カメラ画像や音声情報も共有できます。医師とコメディカルをつなぐ新しい情報共有ツールです。

オプション機能
専用のPC・タブレットはオプション品です。
イメージシェア

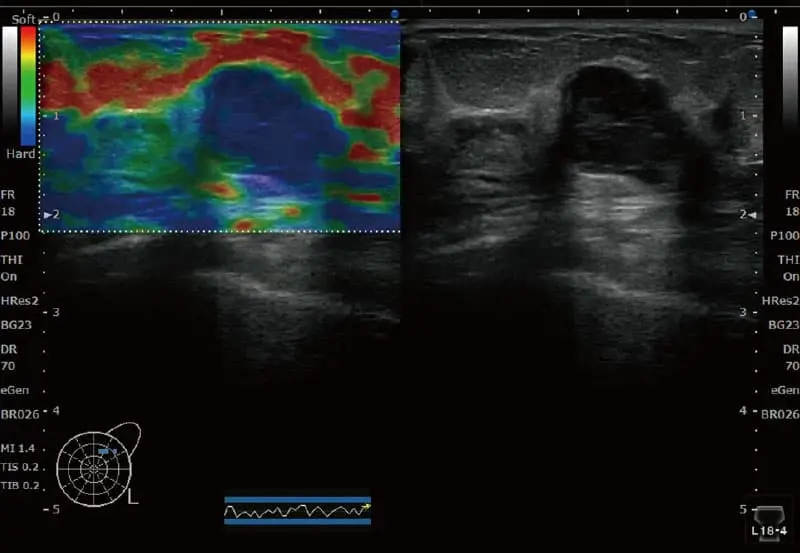

ストレインエラストグラフィ

独自のストレイン解析処理技術により、組織の硬さをリアルタイムで観察することができます。

オプション機能
ストレインエラストグラフィ

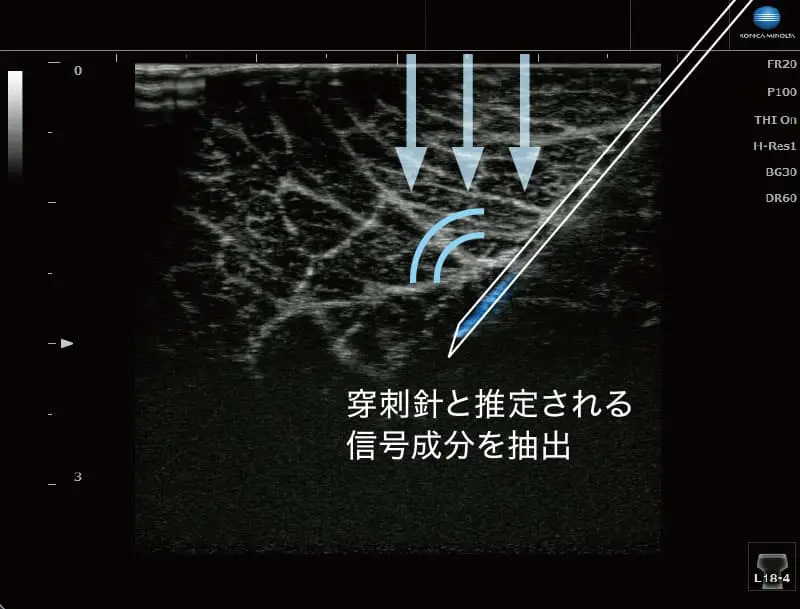

穿刺の精度向上をサポート
SNV(Simple Needle Visualization)機能

独自の画像解析処理技術により穿刺針の動きと推定される変化を認識し、Bモード画像上に穿刺針強調表示を行う機能です。また、SNVステア機能により、刺入方向に依存せず針の視認性を上げることができます。

穿刺の精度向上をサポート SNV(Simple Needle Visualization)機能

対応プローブ:L18-4、L11-3、L14-4、HL18-4、MC10-3、WL13-3、C5-2

オプション機能
穿刺針強調処理は穿刺手技を行う為の補助機能です。ご使用の際は、取扱説明書の注意事項・警告事項を必ずお読みの上ご使用ください。

仕様・スペック

プローブ仕様

プローブ形状

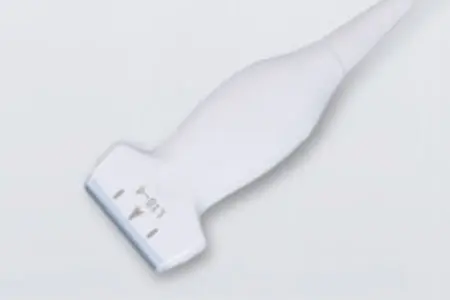

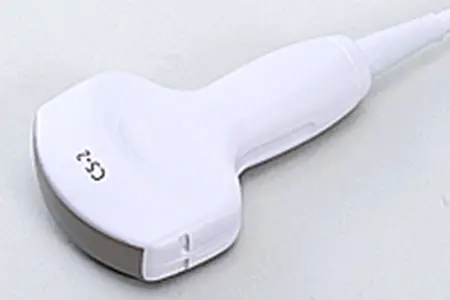

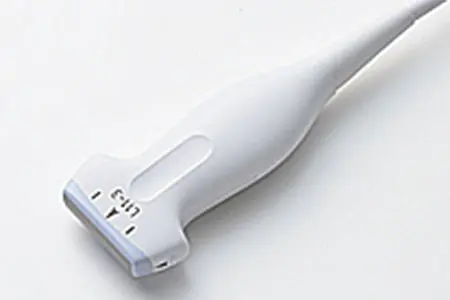

名称 コンベックスプローブ C5-2 リニアプローブ L18-4 リニアプローブ L11-3
認証番号 226ABBZX00053000 226ABBZX00052000 228ABBZX00113000
プローブ形状

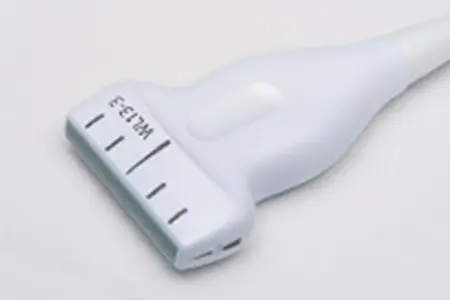

名称 リニアプローブ L14-4 リニアプローブ WL13-3 セクタプローブ S4-2
認証番号 227ABBZX00067000 230ABBZX00121000 226ABBZX00138000
プローブ形状

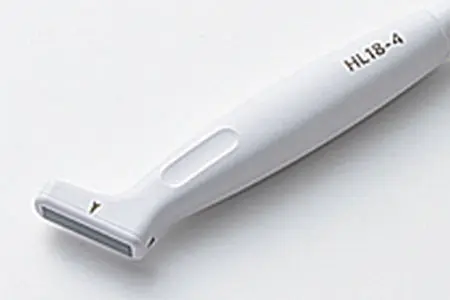

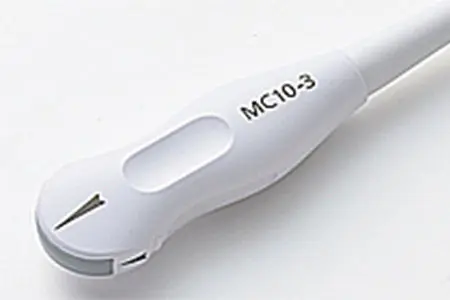

名称 セクタプローブ S4-2A コンベックスプローブ MC10-3 リニアプローブ HL18-4
認証番号 301ABBZX00054000 228ABBZX00112000 228ABBZX00111000
プローブ形状

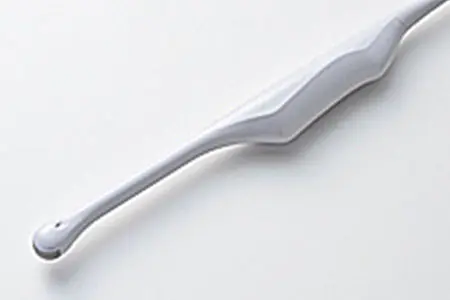

名称 体腔内プロープ EC9-3
認証番号 228ABBZX00071000

本体仕様

一般的名称汎用超音波画像診断装置
販売名超音波診断装置 SONIMAGE HS2
認証番号301ABBZX00053000
クラス分類管理医療機器(ClassⅡ) / 特定保守管理医療機器
走査方式 リニア、コンベックス、セクタ
モード B、M、Color、Power、SCF、PW、CW*1、TDI、ストレインエラストグラフィ*2
モニター 15インチ
サイズ W 369mm × D 452mm × H 90mm(本体単体、LCDモニター折りたたみ時)
電源 AC100-240V、50 / 60Hz、最大180VA(本体単体)
質量 約7.9 kg (本体単体、バッテリー含む)
改良のため、仕様および外観は予告なく変更する場合がございます。
ご使用の際は添付文書および取扱説明書を必ずお読みください。
KONICA MINOLTAロゴ、シンボルマークは、日本及びその他の国におけるコニカミノルタ株式会社の登録商標です。
SONIMAGEは、日本及びその他の国におけるコニカミノルタ株式会社の登録商標または商標です。
「T2HI」「Dual Sonic」「MPA」「Unitea」「Vascular NAVI」「iXRET」は、日本及びその他の国におけるコニカミノルタ株式会社の登録商標または商標です。
Uniteaは、販売名:画像診断ワークステーション REGIUS Unitea (認証番号:第225ABBZX00052000号)の呼称です。
「Camera Link」はカメラ機能、「image Share」は共有ライブラリ機能の呼称です。
*1、*2はオプションです。
