X線動画解析ワークステーション
KINOSIS
X線動画解析ワークステーションKINOSIS
認証番号：230ABBZX00092000
X-ray in motion
単純X線撮影は、動態撮影の領域へ
従来の胸部単純X線撮影と同様に、一般X線撮影装置での撮影が可能です。このシステムは，アニメーションと同じ原理で、パルスX線を1秒間に約15回連続照射し、コマ撮りした画像を連続表示することで動画を作成します。実際の動きを観察できる胸部X線動画からは、静止画に比べて非常に多くの情報を得ることができると考えています。また、CTやMRIが仰向けに寝た状態で撮影するのに対して、本システムは体を起こした立位で撮影できるため、日常生活における体勢に近い状態を観察できるというメリットもあります。
一般撮影環境での撮影が可能
フレームレート：15fps
撮影時間：最大20秒
X線動態画像という、新たな価値を、新しい方法で。
X線動態撮影システムは、X線動画解析ワークステーション「KINOSIS（キノシス）」、可搬型DR「AeroDR fine motion」、及び従来の胸部単純X線撮影と同様に、一般X線撮影装置で構成され、パルスX線を連続照射し、コマ撮りした画像を連続表示することで、動画を作る、全く新しいシステムです。X線動画解析ワークステーション「KINOSIS（キノシス）」は、コニカミノルタ独自の画像処理技術を搭載しており、様々な情報を医療現場に提供します。
関連リンク
製品の特長
“動き”の観察しやすさを追求
「動き」を見える化する
単純X線＝静止画像で培った、視認性向上のための画像処理を、動態画像においても提供いたします。
BS-MODE（胸部骨減弱処理）
肺野内の鎖骨と肋骨を減弱し、肺野内の視認性を向上することで、骨成分との重なりにより見えにくかったものの見える化が期待できます。
FE-MODE（周波数強調処理）
各構造物のエッジ部分を際立たせることで視認性を向上させ、動きの観察しやすさを追求します。
LM-MODE（サマリ画像）※
肺野内の⾎管影などを含む信号値パターンを追跡し、呼吸に伴う各領域の移動量を計測することにより、動きの傾向をカラー表⽰
※オプション機能
LM-MODE（ダイナミック画像）※
肺野内の血管影などを含む信号値パターンを追跡し、最大吸気位フレームを基準とした呼吸に伴う各領域の移動量をベクトル表示
※オプション機能
「動き」を定量化する
横隔膜など、構造物の動きを数値化しグラフ表示させることが可能です。動きの様子を定量化（グラフ表示）させることによって、その特定点の動き自体の視認性を高め、症状推定や機能評価において今までの静止画からは得ることができなかった情報を提供します。
DM-MODE（特定成分追跡処理）
横隔膜の動きを追跡し、上下方向の移動量を定量化します。
TD-MODE（気道径計測）
呼吸に伴う気管径の変化を自動計測。最大径、最小径を表示する
汎用計測（位置変化）※
指定した、点/線分/2線分の位置変化を計測する。解析した画像上に移動の軌跡を表示する計測結果をグラフに表示します。
※オプション機能
汎用計測（信号値変化）※
指定した、矩形/任意領域の信号値変化を計測します。計測結果をグラフに表示します。
※オプション機能
肺組織の「動き」に伴う信号値変化を抽出
肺胞や肺血管など肺組織の挙動に伴う信号値変化を捉え、それをディスプレイ上に表示することで、生体のわずかな動きを表現します。これにより、CTやMRIなどの高度な診断装置を使用する前のスクリーニング段階における単純X線検査でも、一定の機能評価のための情報収集に寄与することが期待できます。
PL-MODE（基準フレーム比計算処理）
呼吸に伴う肺野内濃度変化を抽出し表示します。
PH-MODE（相互相関計算処理）
血管の拍動に伴う肺野内濃度変化を抽出し表示します。
PH2-MODE（ダイナミック画像）※
拡張期のフレームを基準フレームとし、各フレームから差分することにより、効率的に⼼拍波形と同期する信号を抽出
※オプション機能
PH2-MODE（サマリ画像）※
複数のフレーム画像から1枚のMIP画像を⽣成するサマライズ機能も搭載され、左右の肺野を上中下に3分割し6分画の信号値⽐を計算
※オプション機能
仕様・スペック

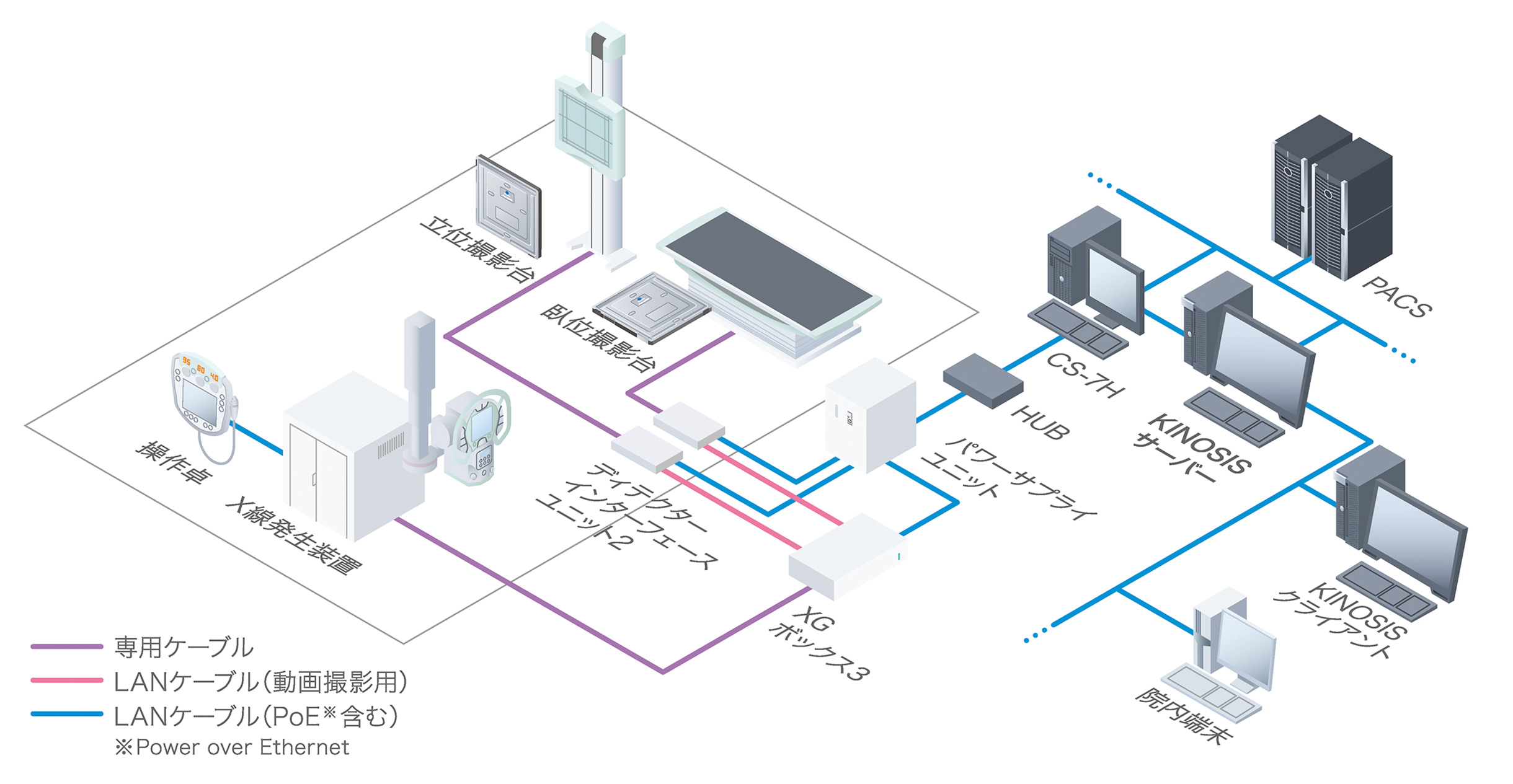

システム構成
オプション
| パワーサプライユニット | XGボックス3 | ディテクターインターフェースユニット2 | KINOSISwebサーバー |
|---|---|---|---|
 |
 |
 |
 |
Ｘ線動画解析ワークステーションKINOSIS 主な構成品
各製品の詳細な仕様については、対象のページをご参照ください。
対象パネル
| AeroDR fine motion |
|---|
|
対象パネル
| AeroDR fine |
|---|
|
対象コンソール
| CS-7H |
|---|
|
関連製品
| AeroDR TX m01 |
|---|
|
Ｘ線動画解析ワークステーションKINOSIS 主な仕様
| KINOSISサーバー | KINOSISクライアント | |
|---|---|---|
| CPU | Intel Xeon®プロセッサ E5-1650 v4以上 | Intel Core i7プロセッサ3.40GHz以上 |
| メモリ | 標準64GB以上 | 16GB以上 |
| オペレーティングシステム | Microsoft Windows10 IoT Enterprise 64bit | Microsoft Windows10 IoT Enterprise 64bit |
| SSDまたはHDD | SSD：512GB以上、およびHDD：4TB以上 | - |
| ストレージ | - | HDD：2TB以上 |
| PCIスロット | 空き2スロット以上（PCI-Express×16） | 空き2スロット以上（PCI-Express×16） |
| イーサーネット | GB Ethernet | GB Ethernet |
| USB | 4ポート以上 | 4ポート以上 |
| キーボード | フルサイズ・キーボード（USBまたはPS/2） | フルサイズ・キーボード（USBまたはPS/2） |
| マウス | 光学ホイール式マウス（USB） | 光学ホイール式マウス（USB） |
| モニター | 23インチTFTモニター他 解像度フルHD （1920×1080）以上 | 23インチTFTモニター他 解像度フルHD （1920×1080）以上 |
AeroDR fine（動態撮影時） 主な仕様
| AeroDR fine motion1417 (動画撮影時) | AeroDR fine motion1717 (動画撮影時) | |
|---|---|---|
| シンチレーター | Csl | Csl |
| パネルサイズ | 半切14"×17" | 半切17"×17" |
| 外形寸法 | 384(W)×460(D)×15(H)mm | 460(W)×460(D)×15(H)mm |
| 重量 | 2.6kg | 3.2kg |
| 画素サイズ（動画撮影時） | 400μm | 400μm |
| 使用可能なグリッド | 34本/cm、40本/cm | 34本/cm、40本/cm |
| DQE | 56%(1mR, 1cycle/mm）、72(1mR, 0cycle/mm） | 56%(1mR, 1cycle/mm）、72(1mR, 0cycle/mm） |
| 通信（動画撮影時） | 専用有線Ethernet接続 | 専用有線Ethernet接続 |
CS-7H 主な仕様
| モニター | 17インチ高視野角LCDマルチタッチモニター | |
|---|---|---|
| 画像処理 | 自動階調処理、周波数処理（F処理）、イコライゼーション処理（E処理）、ハイブリッド処理（HF処理・HE処理）、ハイブリッドスムージング処理（HS処理）、REALISM処理（RF処理、RE処理）、REALISMスムージング処理（RS処理）、グリッド目除去処理、照射野自動認識処理 | |
| 画像保管容量 | 80GB以上 | |
| 入出力ポート | Ethernet 10base-T/100base-TX/1000base-T、USB 6ポート以上 | |
| DICOMサポート | DICOM Storage SCU、DICOM Basic Grayscale Print Management SCU、DICOM Modality Worklist Management SCU、DICOM Modality Performed Procedure Step SCU | |
| 画像出力階調 | 12bit（4,096階調） | |
| 画像出力 | ホスト：最大4ch.、プリンター：最大2ch. | |
| 外形寸法／重量 | 360(W)×435(D)×175(H)mm / 12kg | |
| 定格電圧 | AC 100V-240V（単相 50/ 60Hz） | |
| 消費電力 | 109W 以下 | |
| 主な付属品 | 制御部電源ケーブル、操作部電源ケーブル、制御部～操作部接続ケーブル、キーボード×1／マウス×1 | |
| 主なオプション | 患者ID登録用磁気カードリーダー、バーコードリーダー、増設LANカード、サブモニターアダプター | |
※こちらに記載の内容、仕様および外観は性能向上のためお断りなく変更する場合があります。
※「X線動画解析ワークステーションKINOSIS」及び「KINOSIS」は「画像診断ワークステーション コニカミノルタ DI-X1」（製造販売認証番号：230ABBZX00092000）の呼称です。
※「AeroDR fine motion／fine」は「デジタルラジオグラフィー SKR 3000（製造販売認証番号228ABBZX00115000）」の呼称です。
※「CS-7H」は「画像診断ワークステーション CS-7 （製造販売承認番号:22200BZX00834000）」の呼称です。
※「AeroDR TX m01」は「移動型汎用X線装置 AeroDR TX m01」（認証番号：303ABBZX00055000）の呼称です。
※KONICA MINOLTAロゴ、シンボルマークは、日本及びその他の国におけるコニカミノルタ株式会社の登録商標です。
※AeroDRは、日本及びその他の国におけるコニカミノルタ株式会社の登録商標または商標です。
