Wireless Digital Radiography System
AeroDR PREMIUM

認証番号:228ABBZX00115000

クリニック・ユースに適したDRで、X線撮影業務の効率化をコミットします。

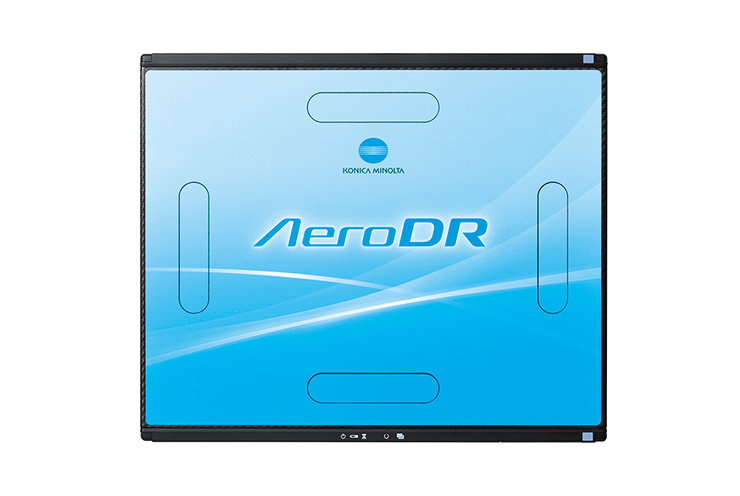

AeroDR PRMIUM 1417S2

AeroDR PREMIUM 1417S2

AeroDR PREMIUM1417S

AeroDR PREMIUM1417S

製品の特長

DR画像の可能性を、さらに引き出す技術を搭載

高DQE56% (1mR,1cycle/mm)*1

「高解像」を実現しながら、一方で「高DQE」化を目指し、従来モデルよりも高いDQE56% (1mR,1cycle/mm)を達成。 CR時代より培った独自の蒸着技術により根元から先端まで整ったCsI(ヨウ化セシウム)柱状結晶層を形成し、発光の拡がりによる鮮鋭性の低下を抑えながら厚膜化し、X線吸収率を向上、さらに低ノイズ読出ICの開発により従来モデルからノイズを低減することで、高いDQEを実現しました。

*1:DQEの数値はTypical値です。

CsI シンチレータ蒸着技術
AeroDR PRMIUM 1417S2のCsI シンチレータ蒸着技術
低ノイズ読出ICによるノイズ低減効果
AeroDR PREMIUM 1417S2の低ノイズ読出ICによるノイズ低減効果比較

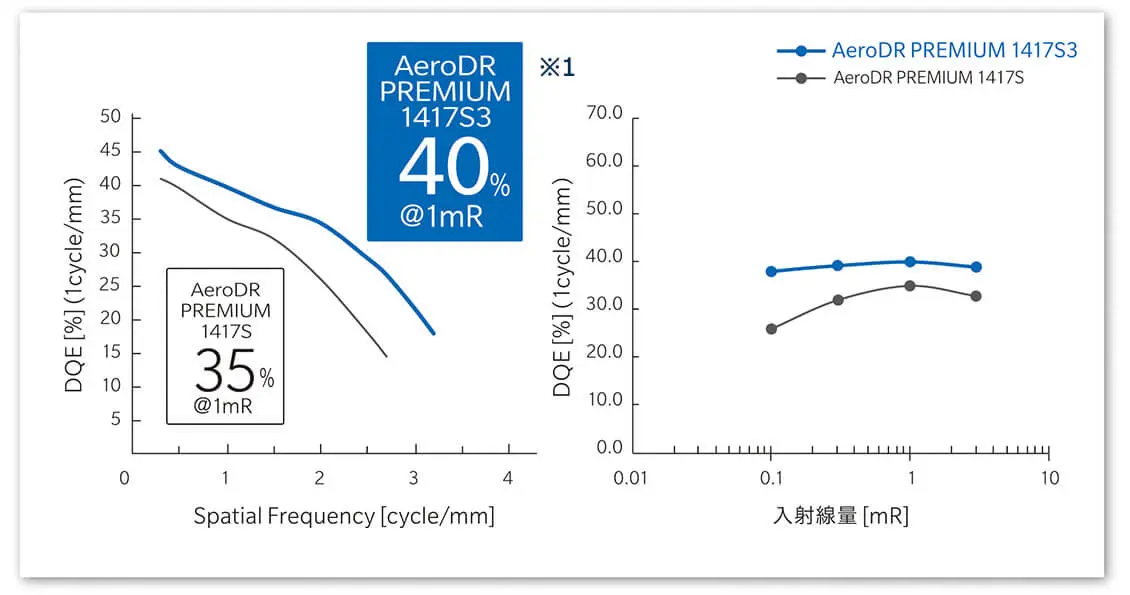

従来モデルとのDQE比較
AeroDR PREMIUM 1417S2 従来モデルとのDQE比較グラフ
従来モデルに対する線量低減効果
AeroDR PREMIUM 1417S2 従来モデルに対する線量低減効果グラフ

妥協しない筐体設計、安全・安心はまずここから

AeroDR PREMIUM 1417S2 スパーモノコック筐体構造

スーパーモノコック筐体

外装素材に、医療機器として初めてカーボンSMC(炭素繊維強化シート整形複合材料)を採用。軽量でありながら剛性に優れ、材料に抗菌剤も練り込むことが出来る新素材であり、医療現場で求められる高耐久性と安全性を両立しています。

スーパーモノコック筐体

防水性能IPX6を確保

IPX6*2を確保。さらにフロント板とバック板の間に防水パッキンを挟む構造により、落下等による衝撃を受けた場合でも防水性能を維持しやすい構造です。

AeroDR PREMIUM 1417S2 防水性能IPX6構造

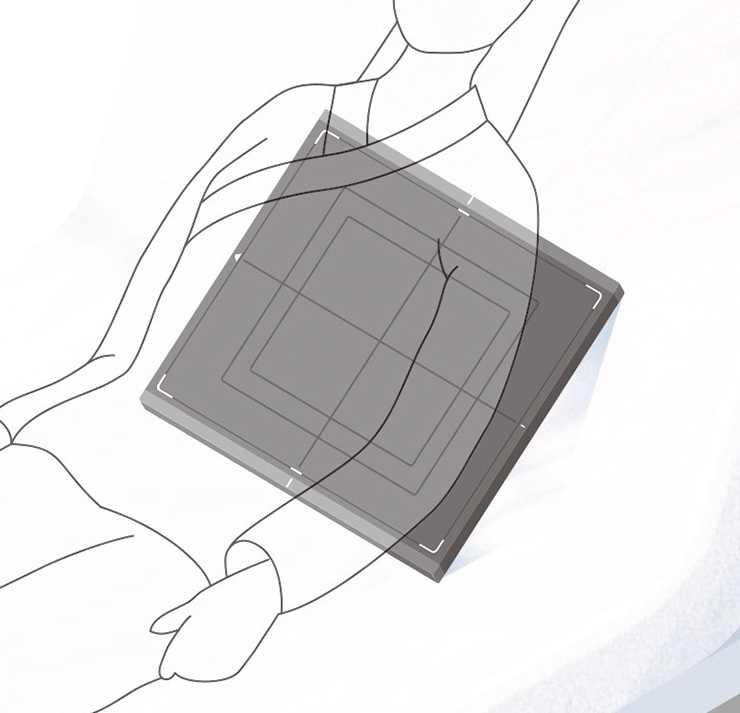

患者にやさしいテーパー形状

ポータブル撮影などにおいて患者の背中にパネルを挿しこむ際に、背中が痛くないよう配慮した設計になっています。

患者にやさしいテーパー形状

高濃度の消毒液に耐える筐体

日本診療放射線技師会感染症対策ガイドライン準拠の次亜塩素酸ナトリウム1%濃度に対応。日常業務の中で変色や筐体の傷つきを気にせず、安心してご使用になれます。

高濃度消毒液に耐える筐体

パネル全サイズで米国国防総省MIL規格*3を取得

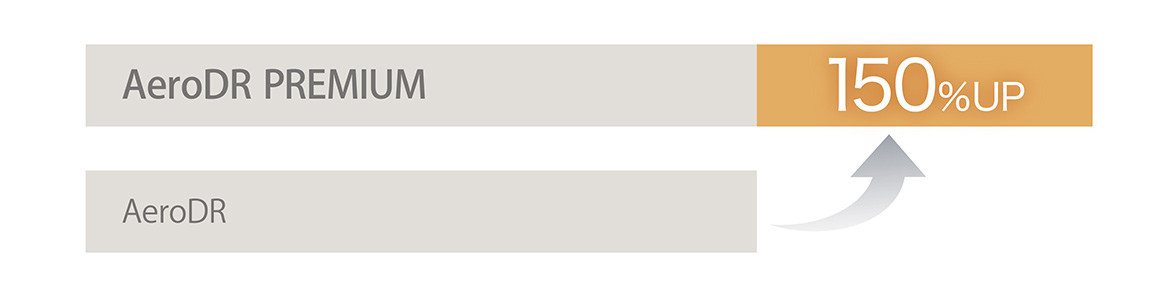

シームレス積層構造により従来モデルから約20%の耐衝撃性能の向上に成功。 米国国防総省MIL規格(MI L- STD- 810G)にパネル全サイズにおいてクリアしました。

パネル全サイズで米国国防総省MIL規格を取得
試験の様子

バッテリー「永年保証」*4

AeroDR PREMIUM 1417S2は、安全性が高く、性能劣化の少ないロングライフのリチウムイオンキャパシターを採用。製品をご使用頂く間、バッテリー交換を必要としません。万が一正常なご使用においてバッテリーに故障が発生した場合でも、期間を問わず、無償でバッテリーを交換できます。

バッテリー「永年保証」

安心の耐荷重性能

あらゆる荷重シチュエーションをシミュレーションし、筐体内構造の配置を最適化。多様な撮影シーンに耐えうる高い荷重性能が安心感をもたらします。

@有効画像領域全面
@有効画像領域全面
@Φ40mm
@Φ40mm
2辺支持荷重
2辺支持荷重

*2:本製品の防水性能は、完全防水、無破損、無故障を保証するものではありません。

*3:Method 516.7 Procedure IV Transit Drop(122cm(48インチ)の高さから、合板の上に6平面、12稜線、8頂点、計26箇所を各1回落下させる。) 本製品の耐衝撃性能は、無破損・無故障を保証するものではありません。

*4:本保証は、製品本体の生産終了から7年を経過した場合には予告なく終了することが有ります。

*5:パネルに負荷されても画像及びパネルに影響しない静荷重。 測定方法は当社基準による。 本製品の耐荷重性能は、無破損・無故障を保証するものではありません。

安心の高耐久抗菌設計*6

AeroDR PREMIUM 1417S2は、外装材料にAg(銀)を含む抗菌剤を練り込むことで、経時劣化しない恒久的な抗菌性能を実現しています。また、院内感染の原因菌にも効果のある抗菌性能を保持しているため安心してお使い頂けます。この抗菌性能は撮影台との摩擦や高濃度の消毒液による清拭によって失われることはありません。

安心高耐久抗菌設計

*6:抗菌効果は全ての菌に有効ということではありません。また、抗菌は感染を完全に妨げるわけではありません。

その安心感とやさしさは、“持ちやすさ”から

くぼみ設計による持ちやすさの向上効果

パネルの裏面全周にくぼみ面を配置。 全方向からパネルに指を引っ掛けることが可能となり、把持性が大幅に向上。くぼみによる持ちやすさの向上効果が、使用後の疲労感、落下の不安を大幅に軽減します。

AeroDR PREMIUM 1417S2 持ちやすさ使用感
くぼみ設計による持ちやすさの向上効果
くぼみ設計による持ちやすさの向上効果

あらゆるシチュエーションで効果を発揮

カセッテカバー使用時にも持ちやすさを損なわず、滑りやすいカセッテカバーの装着時でも落下を気にせずご使用できます。

AeroDR PREMIUM 1417S2 くぼみ設計向上効果グラフ
撮影台への挿抜
座位患者背中への挿抜
臥位患者背中への挿抜

画像処理

「REALISM」×AeroDR PREMIUM 1417S2

コンセプト

  • 高解像度空間への拡張
  • 立体表現の世界への拡張
  1. 解像力を最大限に活かす高鮮鋭化の実現
  2. 画像全体の描出とコントラスト維持の両立の実現
  3. 粒状悪化を抑える、高性能の粒状性改善の実現
  4. 画像のヒストグラム解析結果に合わせて処理強度を調整する個別最適化の実現
REALISM

解像度を最大限に活かす高鮮鋭化

100μmを最大限に活かし、周波数強調処理の改良により、高周波領域を忠実に描出可能に。
高解像ならではの微細構造の表現を実現します。

REALISM処理
REALISM処理
Hybrid処理(従来処理)
Hybrid処理(従来処理)

画像全体の描出とコントラスト維持の両立

改良されたダイナミックレンジ圧縮の処理と、新規のLUT(階調カーブ)により、低線量域から高線量域まで各構造物を分離良く表現し、白トビ・黒ツブレを起こすことなく画像全体を自然なままに描出することで立体感のある画像を提供します。

個別最適化を実現する「REALISM tune」

被写体内のヒストグラム解析によりダイナミックレンジ圧縮の処理強度を自動で最適化する技術、「REALISM tune」を新たに搭載。 被写体厚によらず全関心領域を視認可能にし、撮影後の調整作業負担を軽減します。

REALISM tune OFF
REALISM tune OFF
REALISM tune ON
REALISM tune ON

仕様・スペック

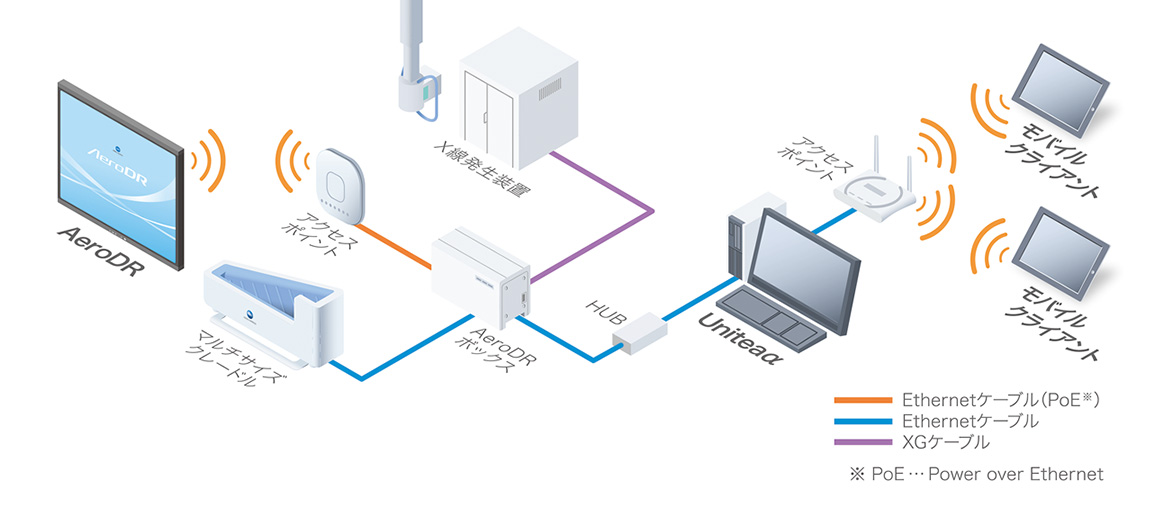

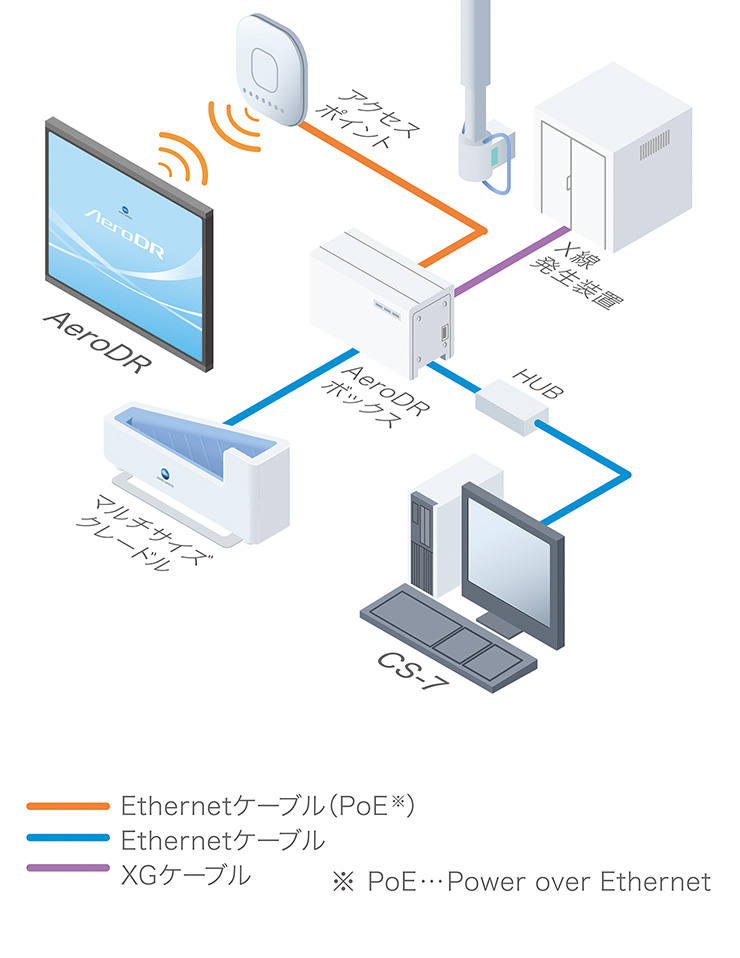

システム構成例 (AeroDR PREMIUM 1417S2)

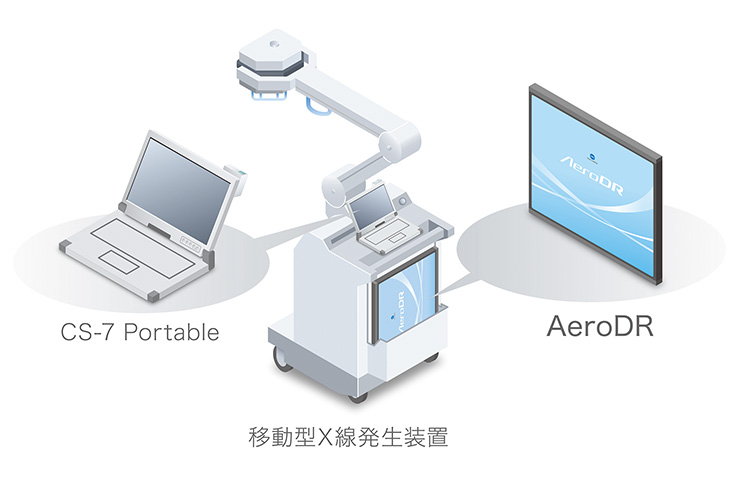

基本撮影 モバイルソリューション

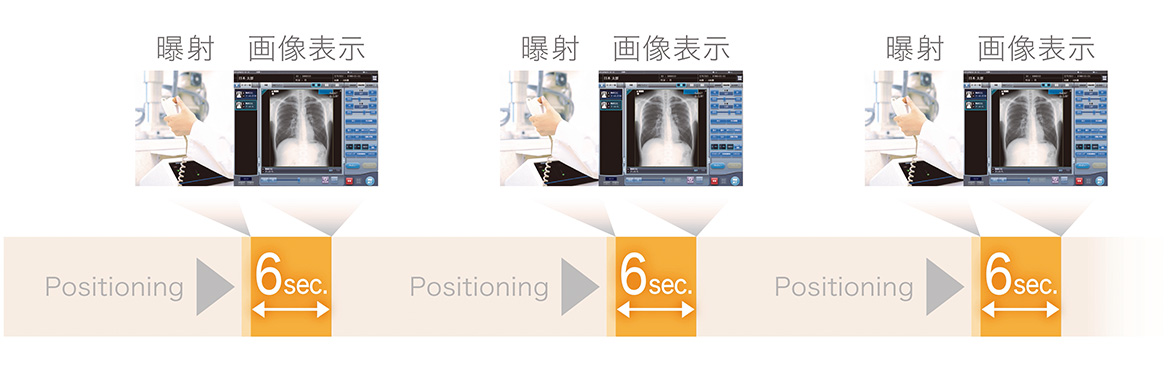

AeroDR PREMIUM 1417S2の基本撮影

基本撮影の詳細を見る

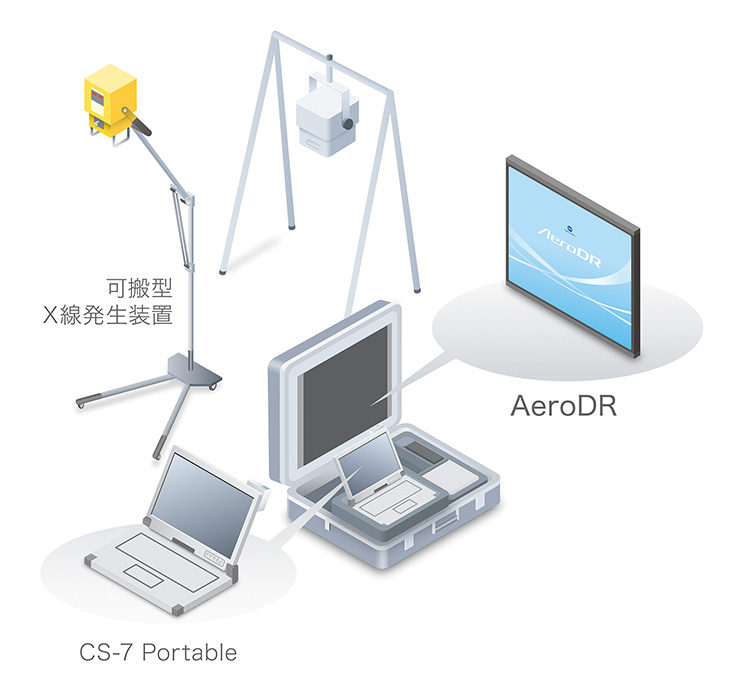

AeroDR PREMIUM 1417S2のモバイルソリューション

モバイルソリューションの詳細を見る

オプション

パワーサプライユニット ディテクターインターフェースユニット マルチサイズクレードル
パワーサプライユニット ディテクターインターフェースユニット マルチサイズクレードル

関連製品

画像診断ワークステーション CS-7
画像診断ワークステーション CS-7

画像診断ワークステーション CS-7の詳細を見る

AeroDR PREMIUM 1417S2の主な仕様

AeroDR PREMIUM 1417S
販売名および製造販売認証番号 デジタルラジオグラフィ―
SKR 3000 228ABBZX00115000
検出方式 間接変換方式
シンチレータ― Csl
パネルサイズ/外形寸法 384(W) x 460(D) x 15mm(H)(14 x 17inch カセッテ同等)
重量 2.6kg
画素サイズ 100μm (CS-7のみ)/ 200μm
使用可能なグリッド*7 34本/cm 40本/cm 60本/cm
DQE(1cy / mm)*8 56%(1mR,1cycle/mm)

*7:X線動態撮影時に使用可能なグリッドは、34本/cm、40本/cmです。

*8:DQEの数値はTypical値です。

こちらに記載の内容、仕様および外観は性能向上のためお断りなく変更する場合があります。

「AeroDR PREMIUM」は「デジタルラジオグラフィ― AeroDR SYSTEM 2(製造販売認証番号:226ABBZX00050000)」の呼称です。

「AeroDR」は「デジタルラジオグラフィー AeroDR SYSTEM(製造販売認証番号:225ABBZX00011000)」の呼称です。

「CS-7」及び「CS-7 Portable」は「画像診断ワークステーション CS-7(製造販売承認番号:22200BZX00834000)」の呼称です。
