Wireless Digital Radiography System
AeroDR fine motion

認証番号:228ABBZX00115000

高解像能かつ高感度による描出に加え、一般撮影での動画撮影がDRを進化させる。

日常の使い勝手に妥協せず、軽量・堅牢・ハンドリング性を兼ね備えたフラッグシップモデル。

AeroDR fine motion 1417HD

AeroDR fine motion 1417HD

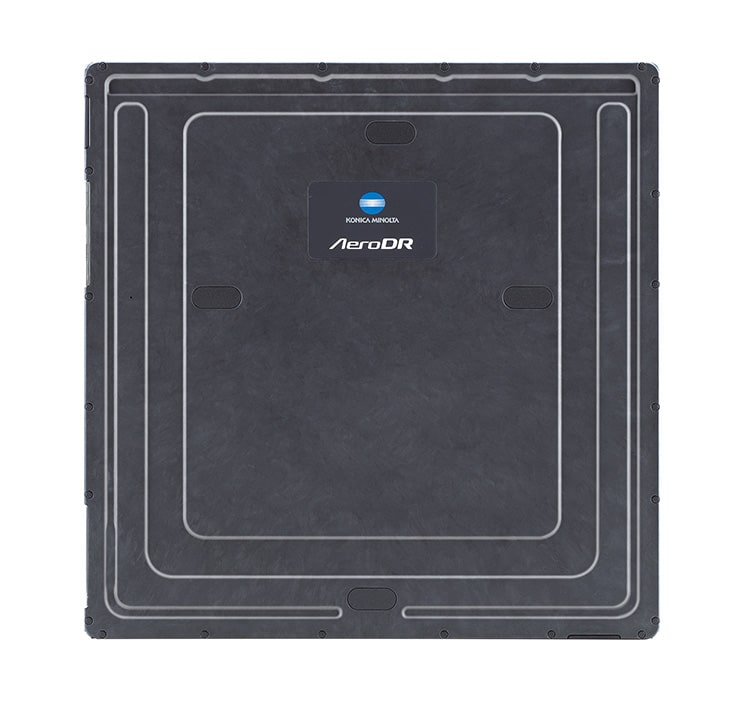

AeroDR fine motion 1717HD

AeroDR fine motion 1717HD

製品の特長

DR画像の可能性を、さらに引き出す技術を搭載

高解像能100μm

画素サイズ100μmを実現。ビニング処理により、100μm/200μmを撮影プロトコルに応じて使い分けすることが可能です。

TFTパネル画素設計

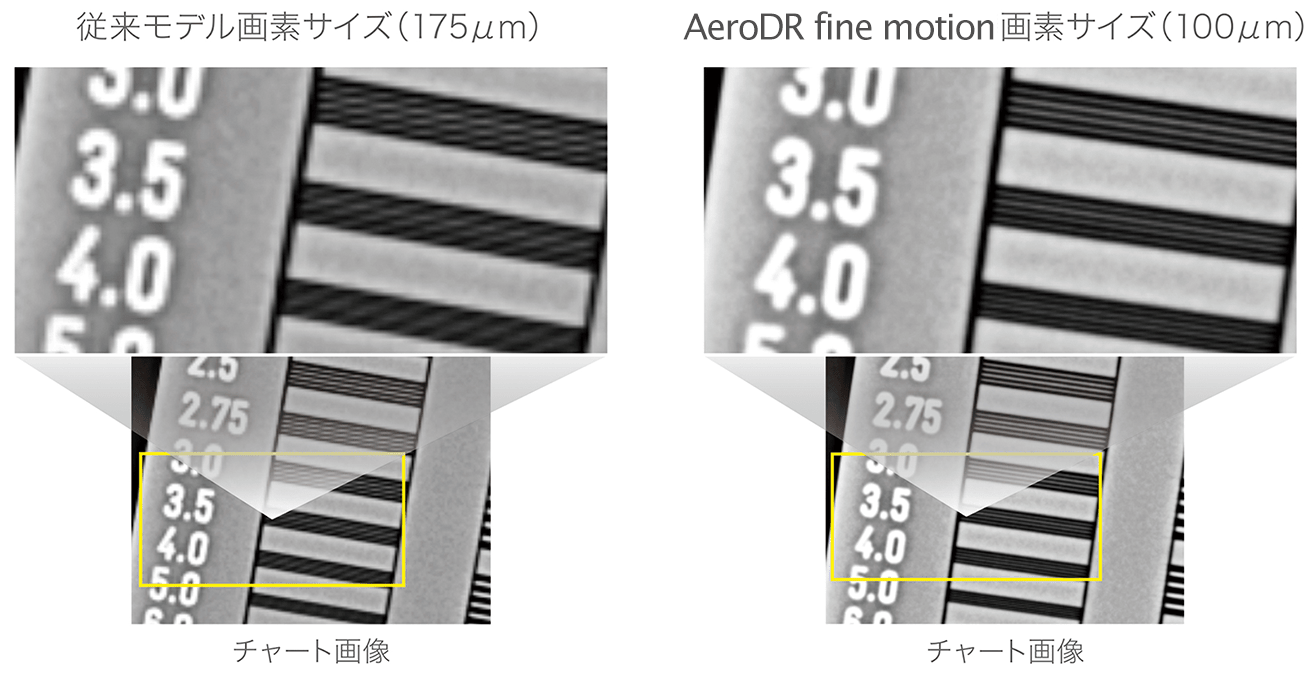

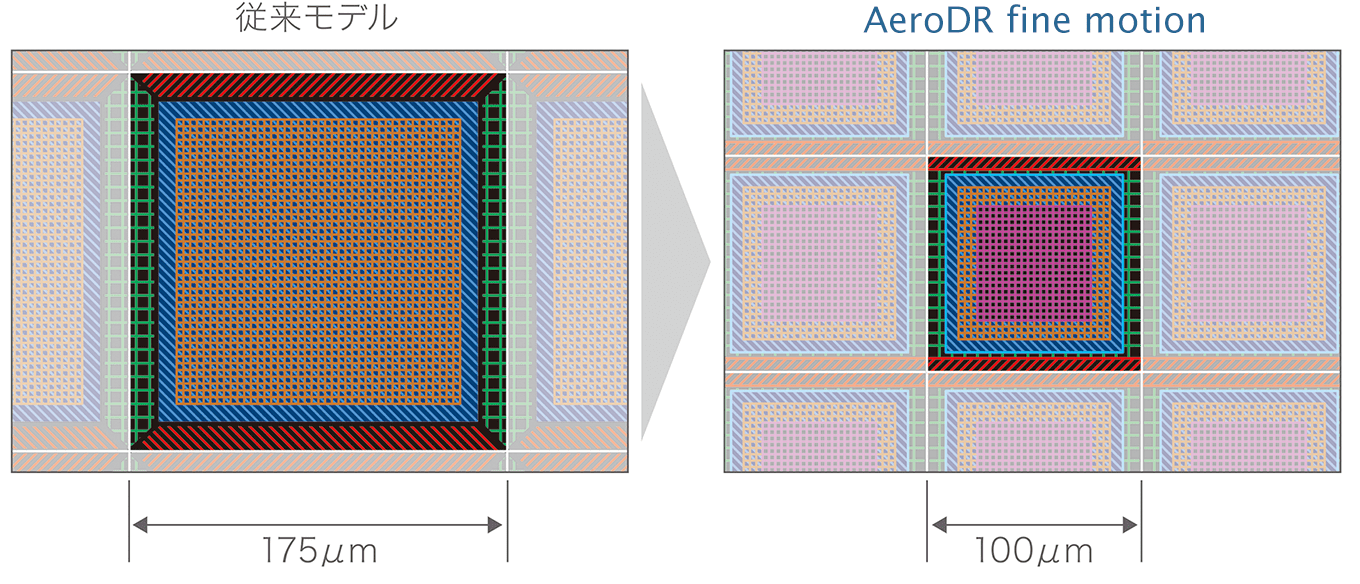

TFTパネル画素設計のイメージ(従来モデルとAeroDR fine motion/fine)
従来モデル画素サイズ(175μm)と AeroDR fine motion/fine 画素サイズ(100μm)

高DQE56% (1mR,1cycle/mm)*1

「高解像」を実現しながら、一方で「高DQE」化を目指し、従来モデルよりも高いDQE56% (1mR,1cycle/mm)を達成。 CR時代より培った独自の蒸着技術により根元から先端まで整ったCsI(ヨウ化セシウム)柱状結晶層を形成し、発光の拡がりによる鮮鋭性の低下を抑えながら厚膜化し、X線吸収率を向上、さらに低ノイズ読出ICの開発により従来モデルからノイズを低減することで、高いDQEを実現しました。

*1:DQEの数値はTypical値です。

CsI シンチレータ蒸着技術
CsI シンチレータ蒸着技術

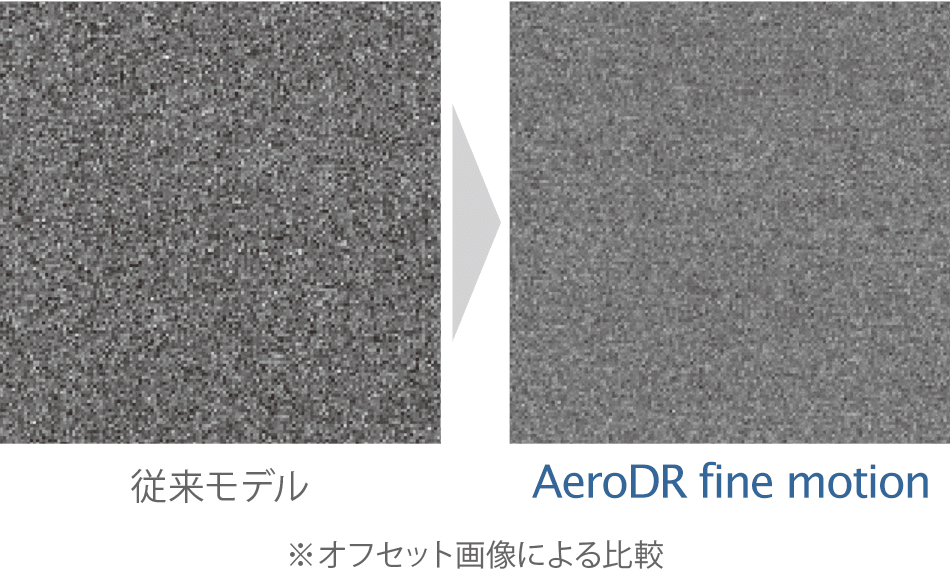

低ノイズ読出ICによるノイズ低減効果
低ノイズ読出ICによるノイズ低減効果

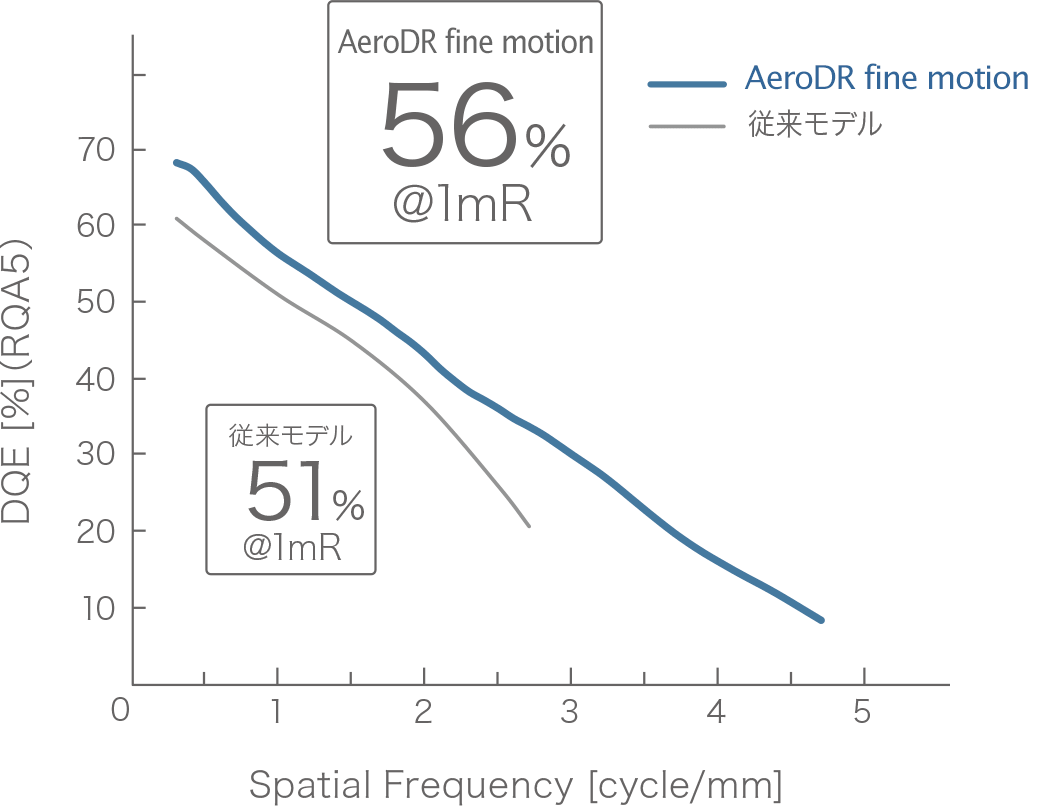

従来モデルとのDQE比較
従来モデルとAeroDR fine motion/fineの比較

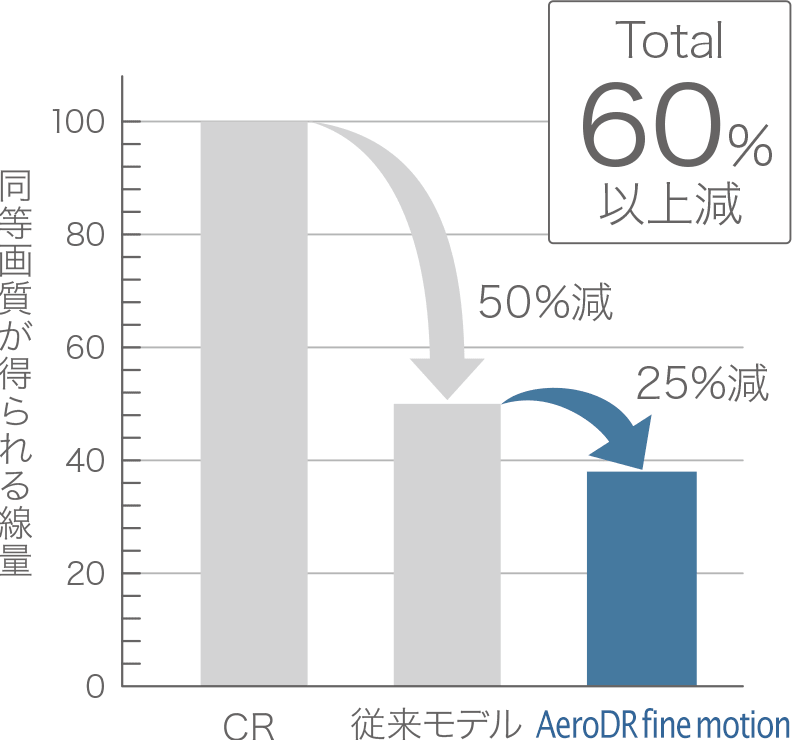

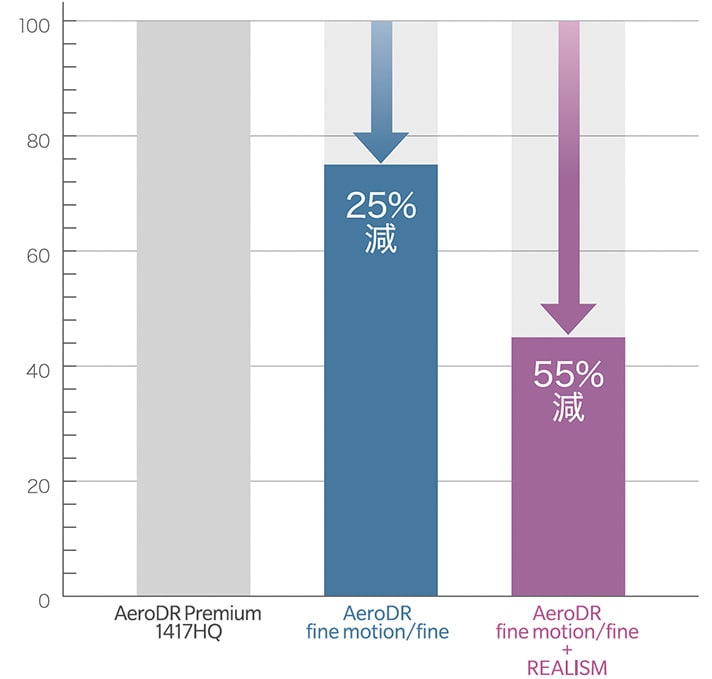

従来モデルに対する線量低減効果
従来モデルとAeroDR fine motion/fineの比較

妥協しない筐体設計、安全・安心はまずここから

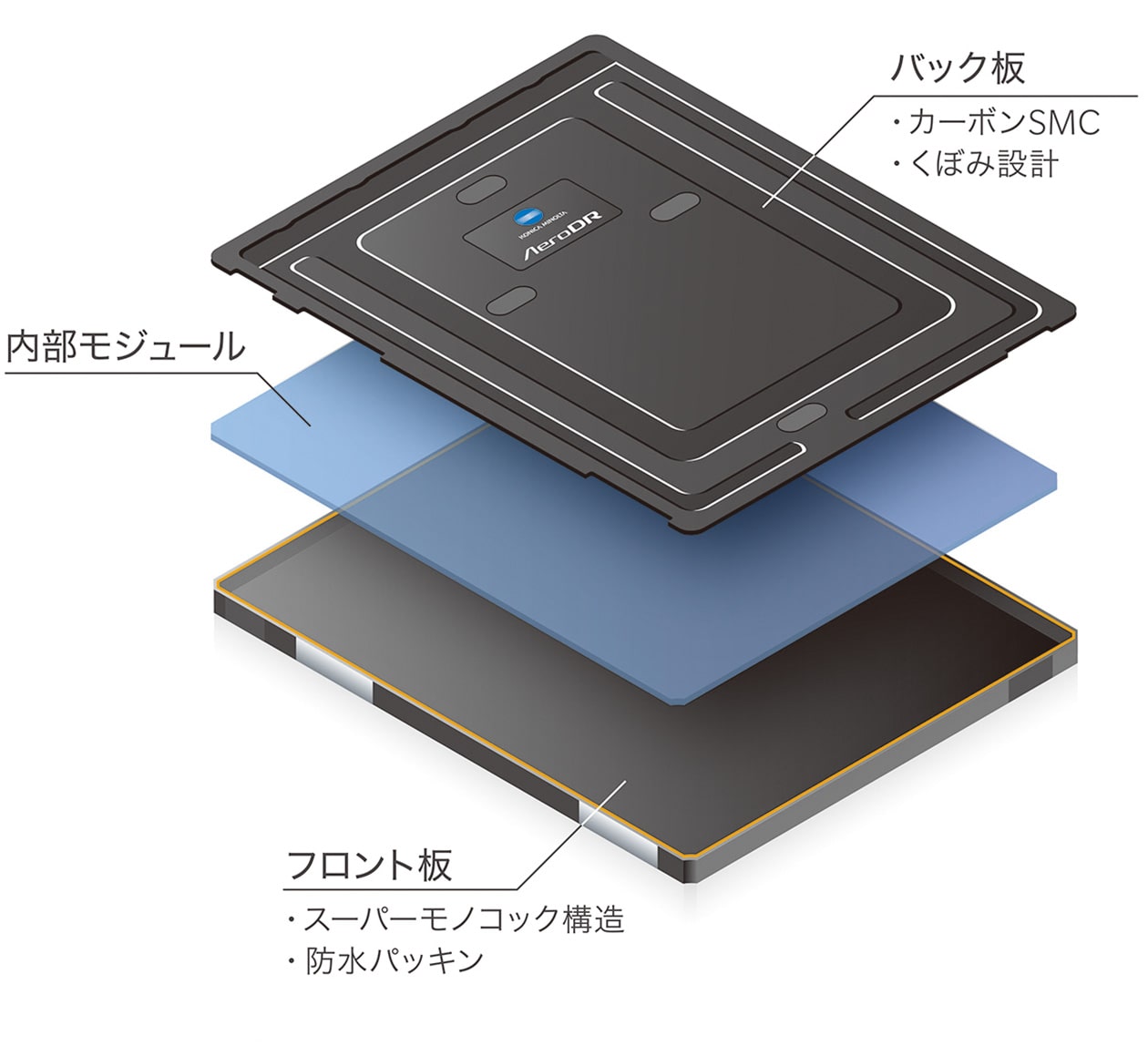

2ピース型筐体
筐体設計

スーパーモノコック筐体

外装素材に、医療機器として初めてカーボンSMC(炭素繊維強化シート整形複合材料)を採用。軽量でありながら剛性に優れ、材料に抗菌剤も練り込むことが出来る新素材であり、医療現場で求められる高耐久性と安全性を両立しています。

スーパーモノコック筐体

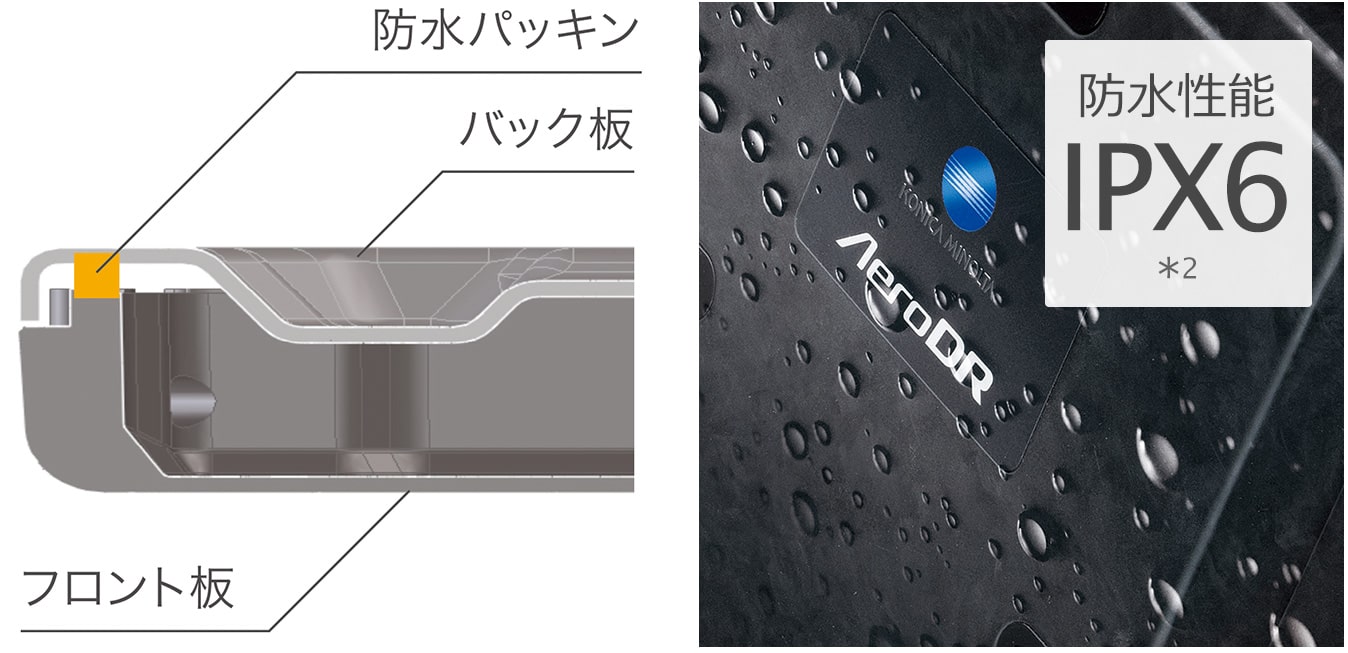

防水性能IPX6を確保

IPX6*2を確保。さらにフロント板とバック板の間に防水パッキンを挟む構造により、落下等による衝撃を受けた場合でも防水性能を維持しやすい構造です。

防水性能IPX6

患者にやさしいテーパー形状

ポータブル撮影などにおいて患者の背中にパネルを挿しこむ際に、背中が痛くないよう配慮した設計になっています。

患者にやさしいテーパー形状

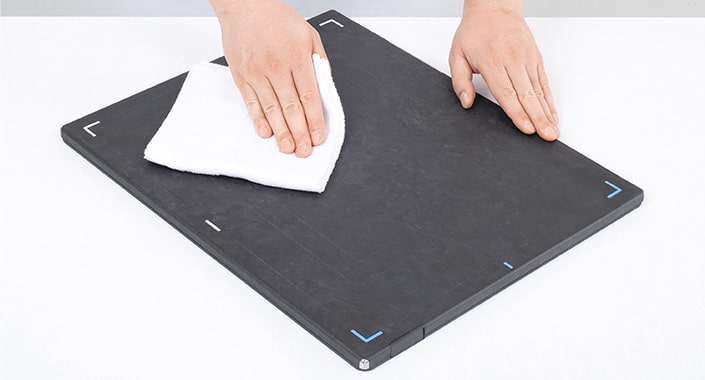

高濃度の消毒液に耐える筐体

日本診療放射線技師会感染症対策ガイドライン準拠の次亜塩素酸ナトリウム1%濃度に対応。日常業務の中で変色や筐体の傷つきを気にせず、安心してご使用になれます。

高濃度消毒液に耐える筐体

パネル全サイズで米国国防総省MIL規格*3を取得

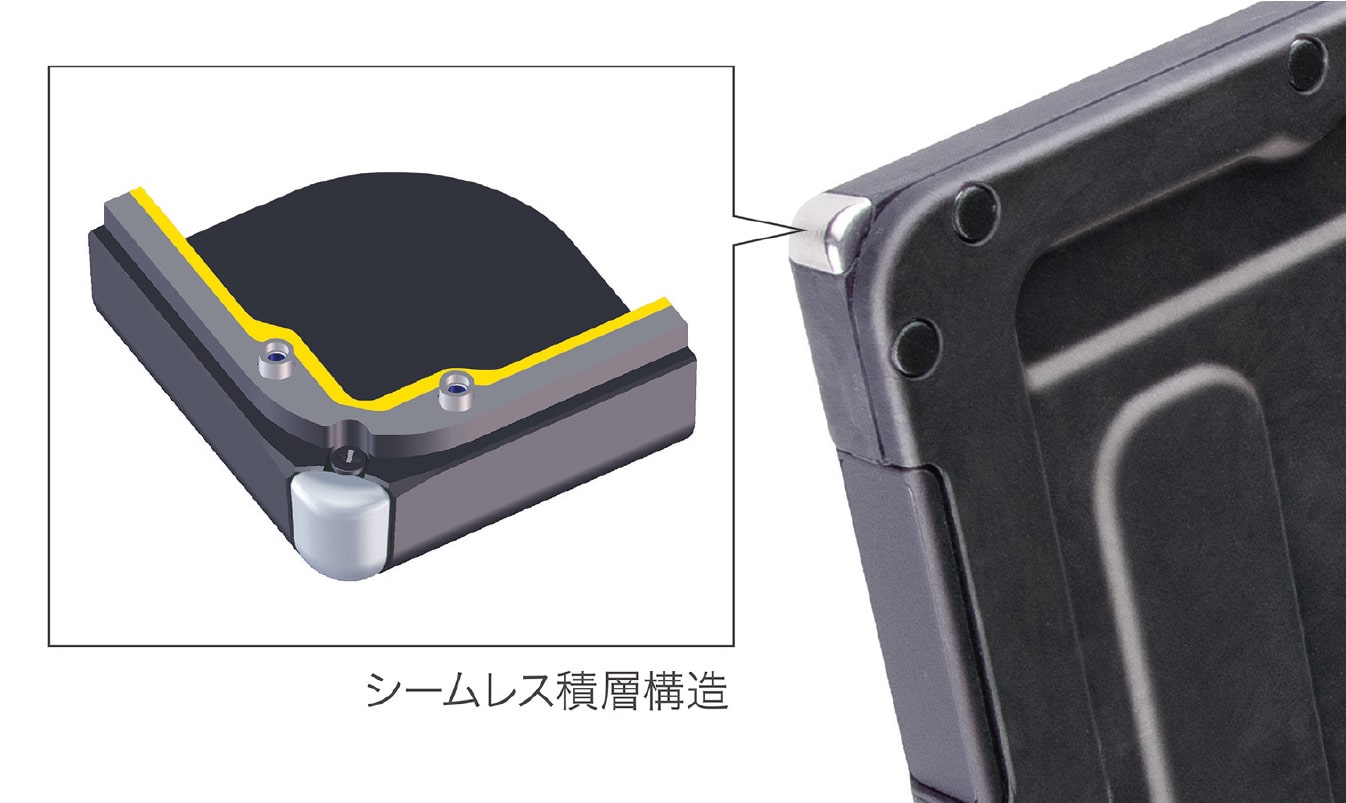

シームレス積層構造により従来モデルから約20%の耐衝撃性能の向上に成功。 米国国防総省MIL規格(MI L- STD- 810G)にパネル全サイズにおいてクリアしました。

パネル全サイズで米国国防総省MIL規格を取得

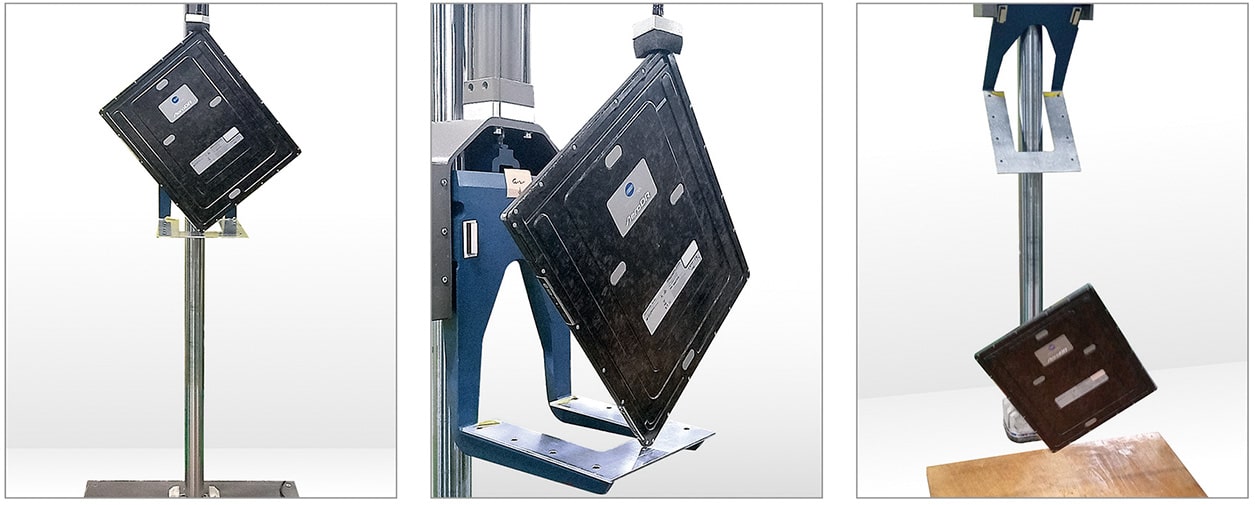

試験の様子

バッテリー「永年保証」*4

Aero DR fine motionは、安全性が高く、性能劣化の少ないロングライフのリチウムイオンキャパシターを採用。製品をご使用頂く間、バッテリー交換を必要としません。万が一正常なご使用においてバッテリーに故障が発生した場合でも、期間を問わず、無償でバッテリーを交換できます。

バッテリー「永年保証」

安心の耐荷重性能

あらゆる荷重シチュエーションをシミュレーションし、筐体内構造の配置を最適化。多様な撮影シーンに耐えうる高い荷重性能が安心感をもたらします。

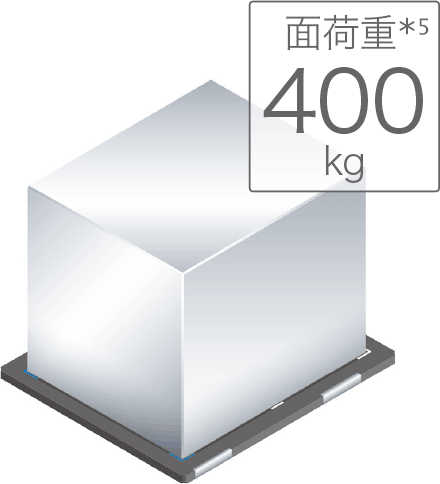

@有効画像領域全面
@有効画像領域全面

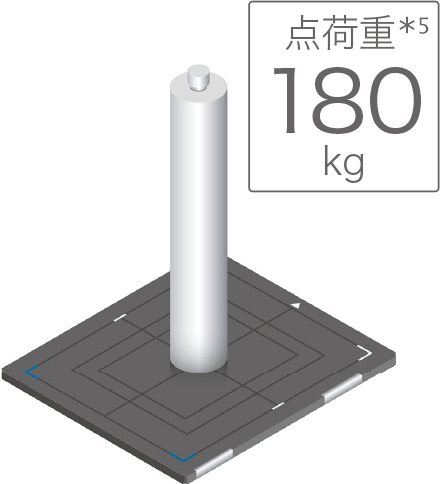

@Φ40mm
@Φ40mm

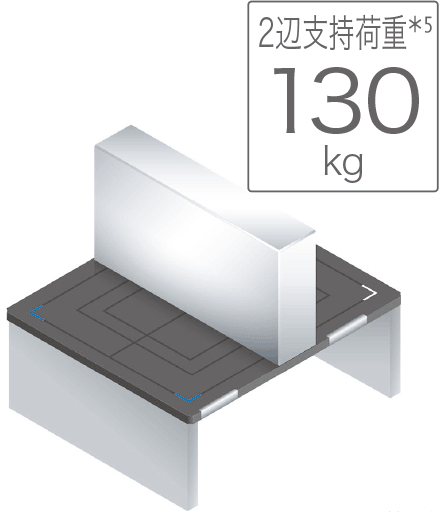

2辺支持荷重
2辺支持荷重

*2:本製品の防水性能は、完全防水、無破損、無故障を保証するものではありません。

*3:Method 516.7 Procedure IV Transit Drop(122cm(48インチ)の高さから、合板の上に6平面、12稜線、8頂点、計26箇所を各1回落下させる。) 本製品の耐衝撃性能は、無破損・無故障を保証するものではありません。

*4:本保証は、製品本体の生産終了から7年を経過した場合には予告なく終了することが有ります。

*5:パネルに負荷されても画像及びパネルに影響しない静荷重。 測定方法は当社基準による。 本製品の耐荷重性能は、無破損・無故障を保証するものではありません。

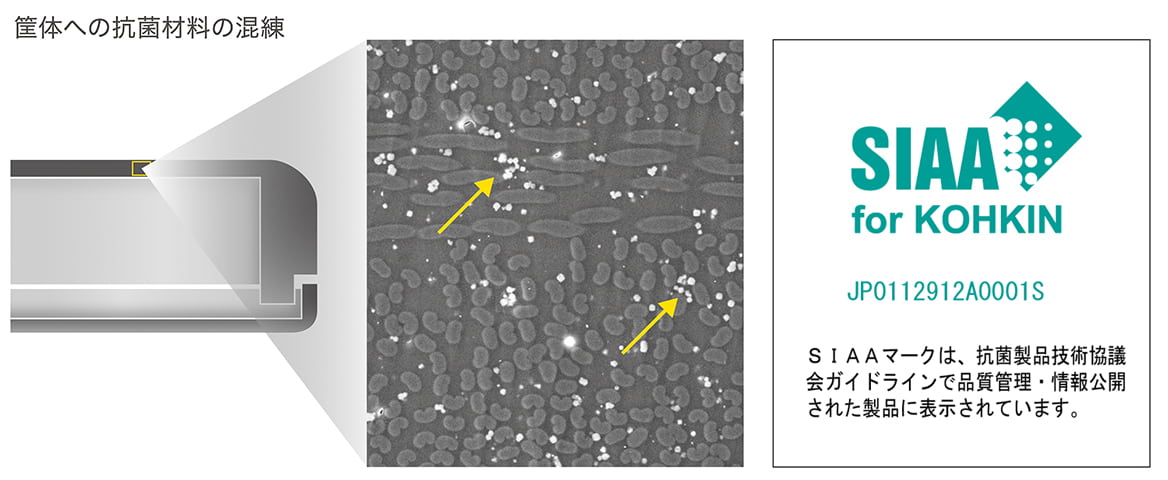

安心の高耐久抗菌設計*6

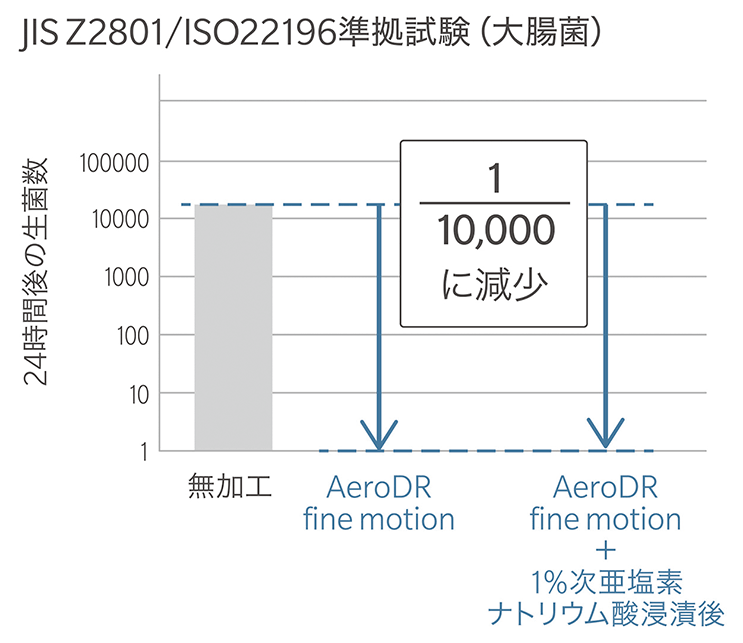

外装素材に抗菌剤を練り込むことで、経時劣化しない恒久的な抗菌性能を実現しています。日常の使用の中でのキズなどにより抗菌性能が失われることはありません。院内感染の原因菌にも効果のある抗菌性能を保持しているため、医療機器にも求められる抗菌性で安心してお使い頂けます。

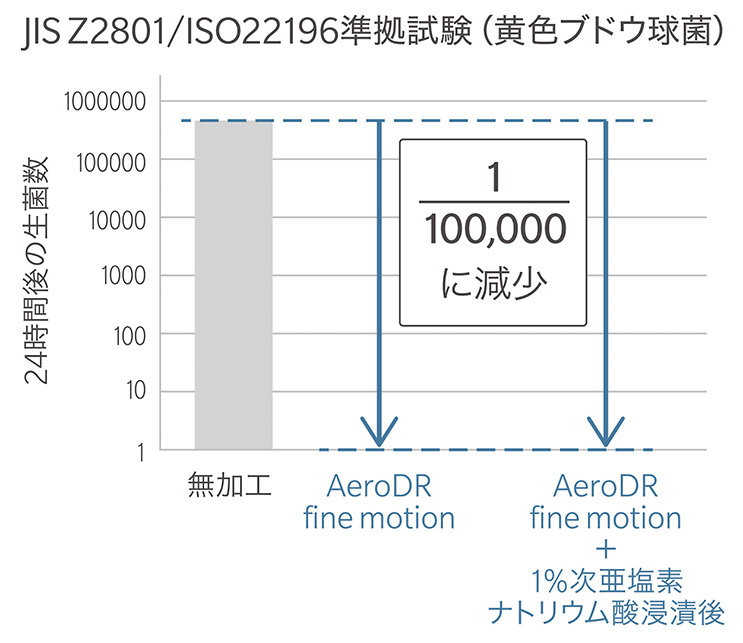

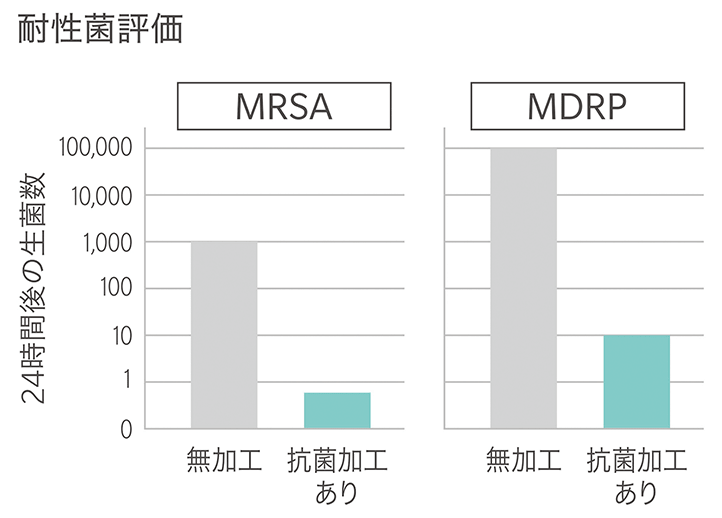

耐性菌評価:一般的な大腸菌や黄色ブドウ球菌に加え、院内肺炎感染の主要菌であるメチシリン耐性黄色ブドウ球菌(MRSA)や多剤耐性緑膿菌(MDRP)にも効果があります。JISZ2801準拠の試験でMRSAは1/1,000、MDRPは1/10,000の生菌数。

安心の高耐久抗菌設計
安心の高耐久抗菌設計
安心の高耐久抗菌設計
安心の高耐久抗菌設計

*6:抗菌効果は全ての菌に有効ということではありません。
また、抗菌は感染を完全に妨げるわけではありません。

その安心感とやさしさは、“持ちやすさ”から

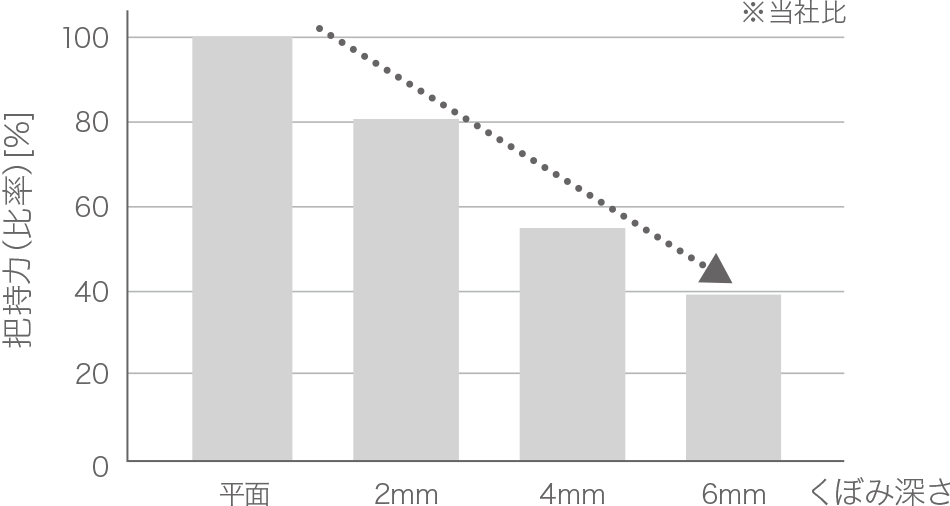

くぼみ設計による持ちやすさの向上効果

パネルの裏面全周にくぼみ面を配置。 全方向からパネルに指を引っ掛けることが可能となり、把持性が大幅に向上。くぼみによる持ちやすさの向上効果が、使用後の疲労感、落下の不安を大幅に軽減します。

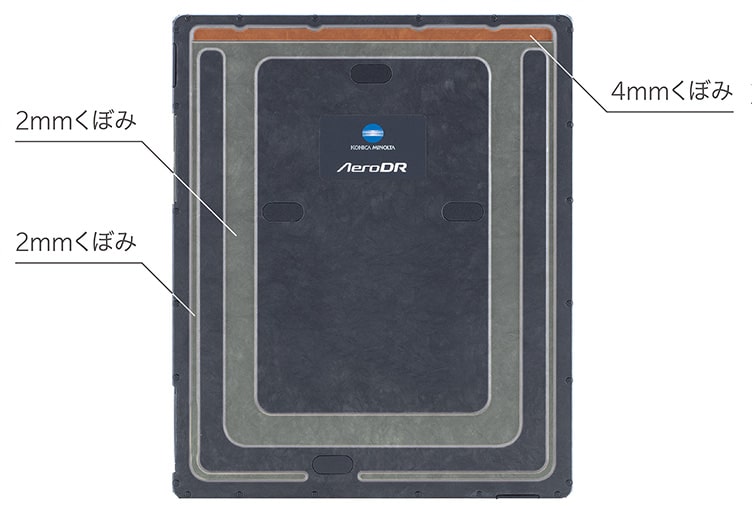

パネルの裏面全周にくぼみ面を配置
くぼみ設計による持ちやすさの向上効果
くぼみ設計による持ちやすさの向上効果

あらゆるシチュエーションで効果を発揮

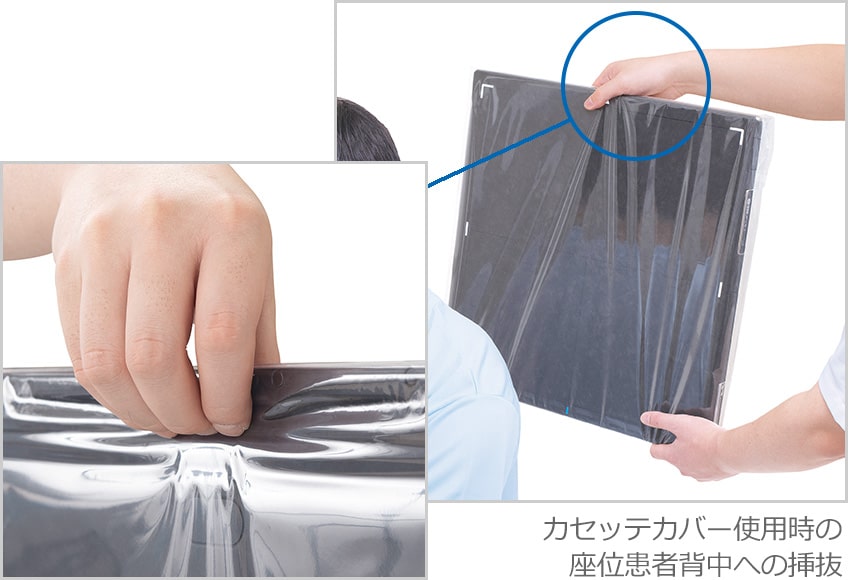

カセッテカバー使用時にも持ちやすさを損なわず、滑りやすいカセッテカバーの装着時でも落下を気にせずご使用できます。

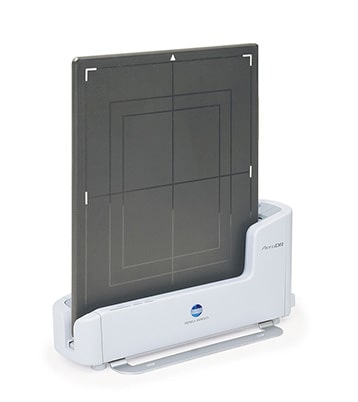

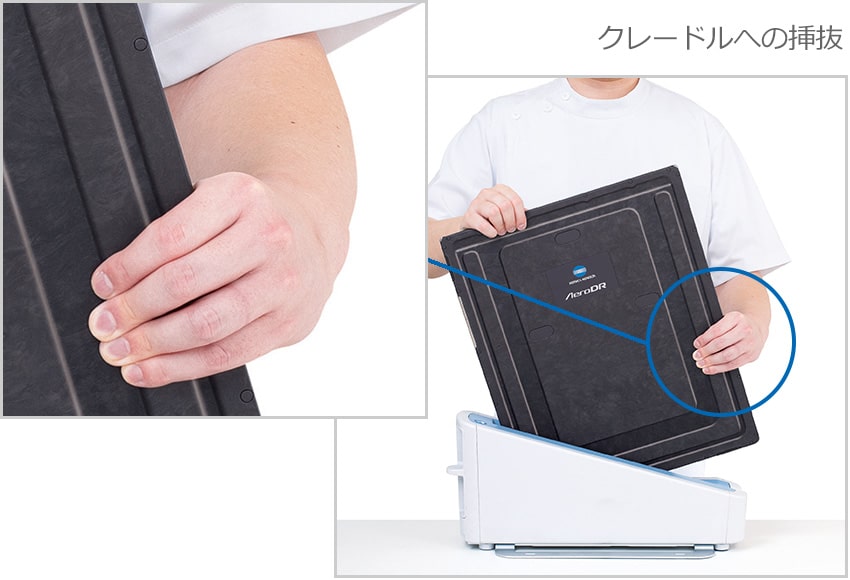

クレードルへの挿抜

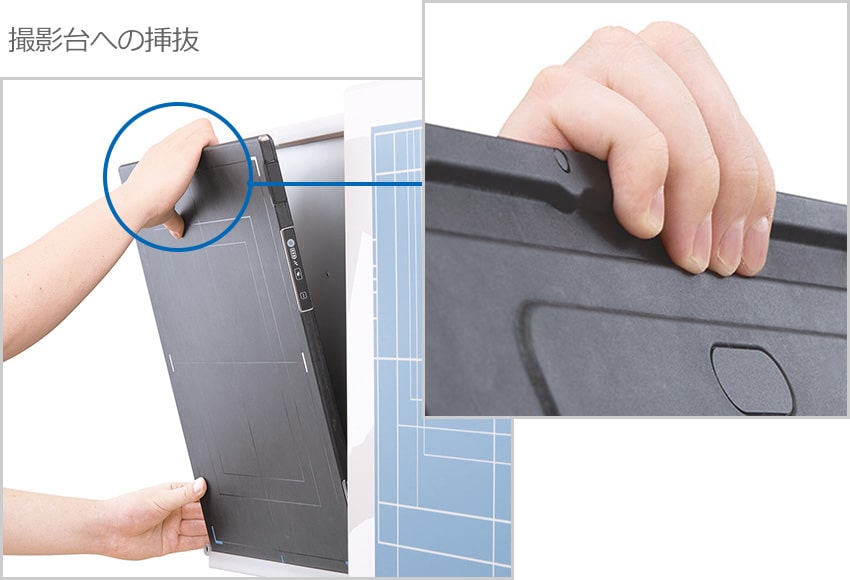

撮影台への挿抜
座位患者背中への挿抜
臥位患者背中への挿抜

撮影ワークフローを効率化する多彩な機能

パネル単独撮影を実現する「Aero Storage」

パネル単独でも撮影可能な「Aero Storage」機能を搭載。最大100枚までパネル内部に画像保存が可能で、コンソールへの画像取り込みやオーダーとのマッチングも簡単な操作で行えます。オプションのウォッチングデバイスとの併用により、患者下に置かれたパネルを覗き込むことなく手元でパネルの状態が確認できるため、パネル単独撮影時でも安心して撮影に臨めます。

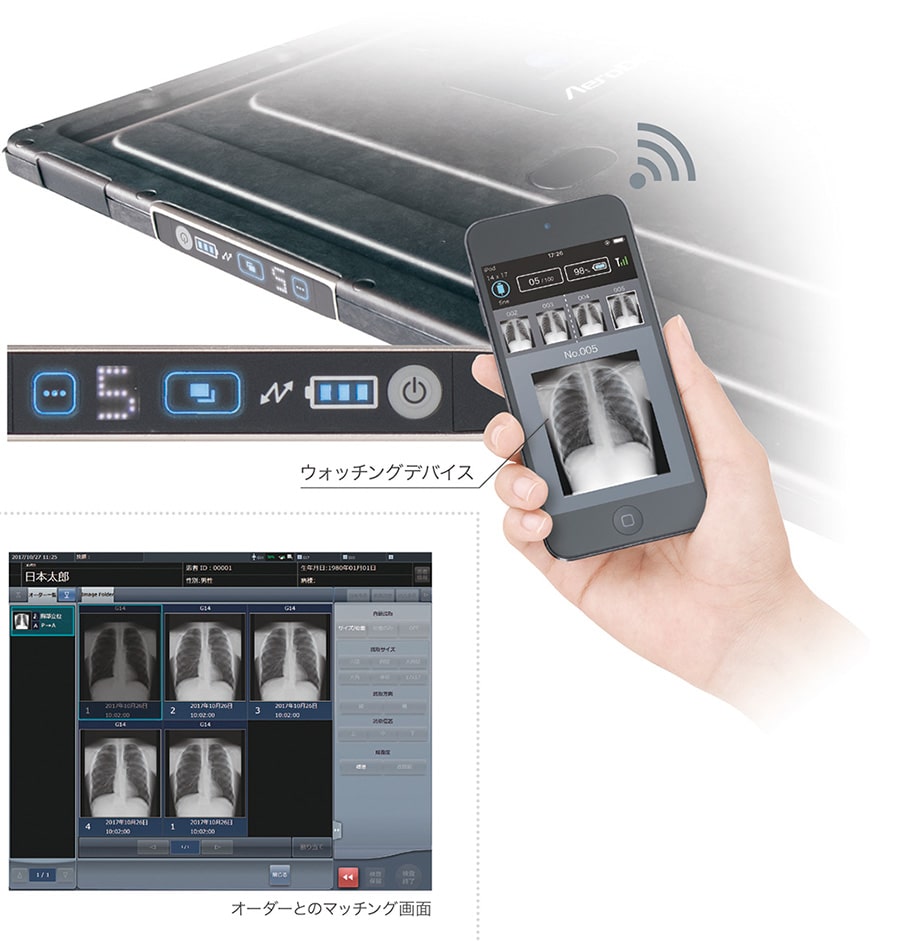

ウォッチングデバイスとオーダーとのマッチング画面のイメージ

画像処理

画像処理エンジン「REALISM」×AeroDR fine motion

コンセプト

  • 高解像度空間への拡張
  • 立体表現の世界への拡張
  1. 解像力を最大限に活かす高鮮鋭化の実現
  2. 画像全体の描出とコントラスト維持の両立の実現
  3. 粒状悪化を抑える、高性能の粒状性改善の実現
  4. 画像のヒストグラム解析結果に合わせて処理強度を調整する個別最適化の実現
REALISM

解像度を最大限に活かす高鮮鋭化

100μmを最大限に活かし、周波数強調処理の改良により、高周波領域を忠実に描出可能に。
高解像ならではの微細構造の表現を実現します。

REALISM処理
REALISM処理
Hybrid処理(従来処理)
Hybrid処理(従来処理)

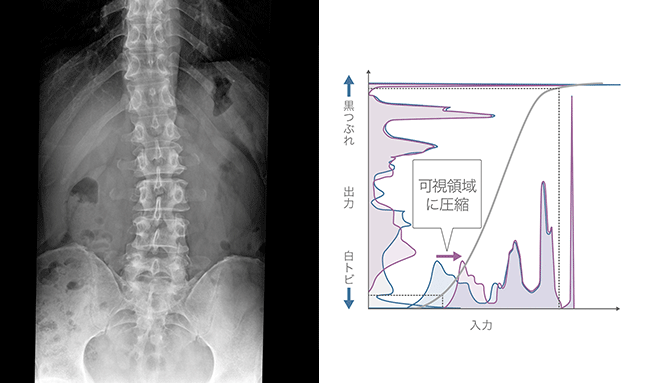

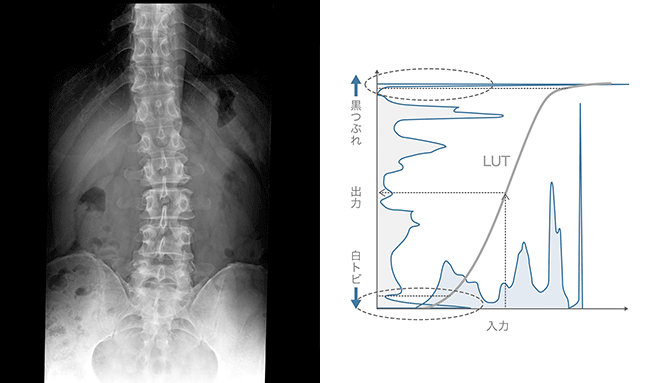

画像全体の描出とコントラスト維持の両立

改良されたダイナミックレンジ圧縮の処理と、新規のLUT(階調カーブ)により、低線量域から高線量域まで各構造物を分離良く表現し、白トビ・黒ツブレを起こすことなく画像全体を自然なままに描出することで立体感のある画像を提供します。

個別最適化を実現する「REALISM tune」

被写体内のヒストグラム解析によりダイナミックレンジ圧縮の処理強度を自動で最適化する技術、「REALISM tune」を新たに搭載。 被写体厚によらず全関心領域を視認可能にし、撮影後の調整作業負担を軽減します。

REALISM tune OFF
REALISM tune OFF
REALISM tune ON
REALISM tune ON

散乱線補正処理「インテリジェントグリッド」

散乱線補正処理「インテリジェントグリッド」との併用により、使用シーンはさらに拡大。グリッドを使用しにくいポータブル撮影などに加え、撮影室内で一般的にグリッドが必要とされる全部位に対応し高品質な画像を提供します。一般撮影装置との撮影条件連携により、シームレスな画像調整が可能です。

グリッドなし
IG処理適用時
グリッド使用時

<対象部位>
・頭部(頭蓋骨、トルコ鞍、頬骨、副鼻腔、眼窩、顎関節、聴器、耳下腺、顎下など)・頸部(頸部、咽頭、甲状腺)・頸椎(正面、側面、斜位)・鎖骨(正面、側面)・肩関節(正面、側面、斜位)・胸鎖関節(側面)・胸部(正面、側面、斜位)・胸椎(正面、側面)・腰椎(正面、側面、斜位)・腹部(正面、側面)・骨盤(正面、斜位)・両股関節/股関節・大腿骨/右大腿骨/左大腿骨・膝関節(正面、側面、軸位)・小児胸部(正面、斜位)・胸骨(側面、斜位)・肋骨(正面、斜位、接線)・乳幼児胸腹・乳幼児股関節

CS-7のバージョンにより対象部位が異なります。

被ばく線量低減の追求

ノイズ抑制処理の改良により、被ばく線量低減に貢献

新画像処理エンジン「REALISM」の開発により、ノイズ抑制処理も一新。 臨床現場におけるさらなる被ばく線量の低減が期待できます。

REALISM処理のイメージ
REALISM処理
Hybrid処理のイメージ
Hybrid処理
CDRADファントムを用いたIQF-inv 値による評価結果(0.1mR)のグラフ
CDRADファントムを用いたIQF-inv 値による評価結果(0.1mR)

医療の質の向上を目指して

カテ先・ガーゼ強調処理

ポータブル撮影における残存物確認や、カテーテルの先端位置、ルート確認をしやすくするための 専用画像処理を搭載しています。 適用対象部位を拡大したことにより、ガラス片の確認や、胆道造影、 椎体の穿刺画像など多様なシーンでその効果が期待できます。

<対象部位>
・頭部(正面、側面、タウン)・聴器・頸部(正面、側面、斜位)・頸椎(正面、側面、斜位)・胸部(正面、側面)・胸椎(正面、側面)・腰椎(正面、側面、斜位)・腹部(正面、側面)・膀胱造影・手指骨・足根骨・足趾・足指骨・小児胸部(正面、側面)・乳幼児(胸腹部)・新生児(胸腹部)

CS-7のバージョンにより対象部位が異なります。

カテ先・ガーゼ強調処理
カテ先・ガーゼ強調処理

Bone Suppression処理(胸部骨減弱処理)・胸部経時差分処理

医師が頭の中でイメージしている「鎖骨 / 肋骨の減弱像」 を可視化することにより、読影を支援。 鎖骨・肋骨部分に隠れた病変の見落とし防止に貢献します。「胸部経時差分処理」では、医師が頭の中でイメージしている画像間の差を可視化することにより、読影を支援します。

Bone Suppression処理のイメージ
オリジナル画像Bone Suppression画像

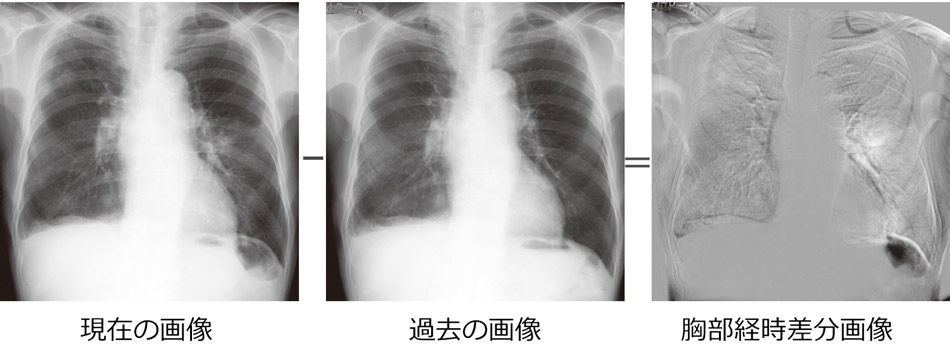

胸部経時差分処理イメージ
別途 Senciafinderの導入が必要です。

仕様・スペック

システム構成例

基本撮影 ポータブルソリューション

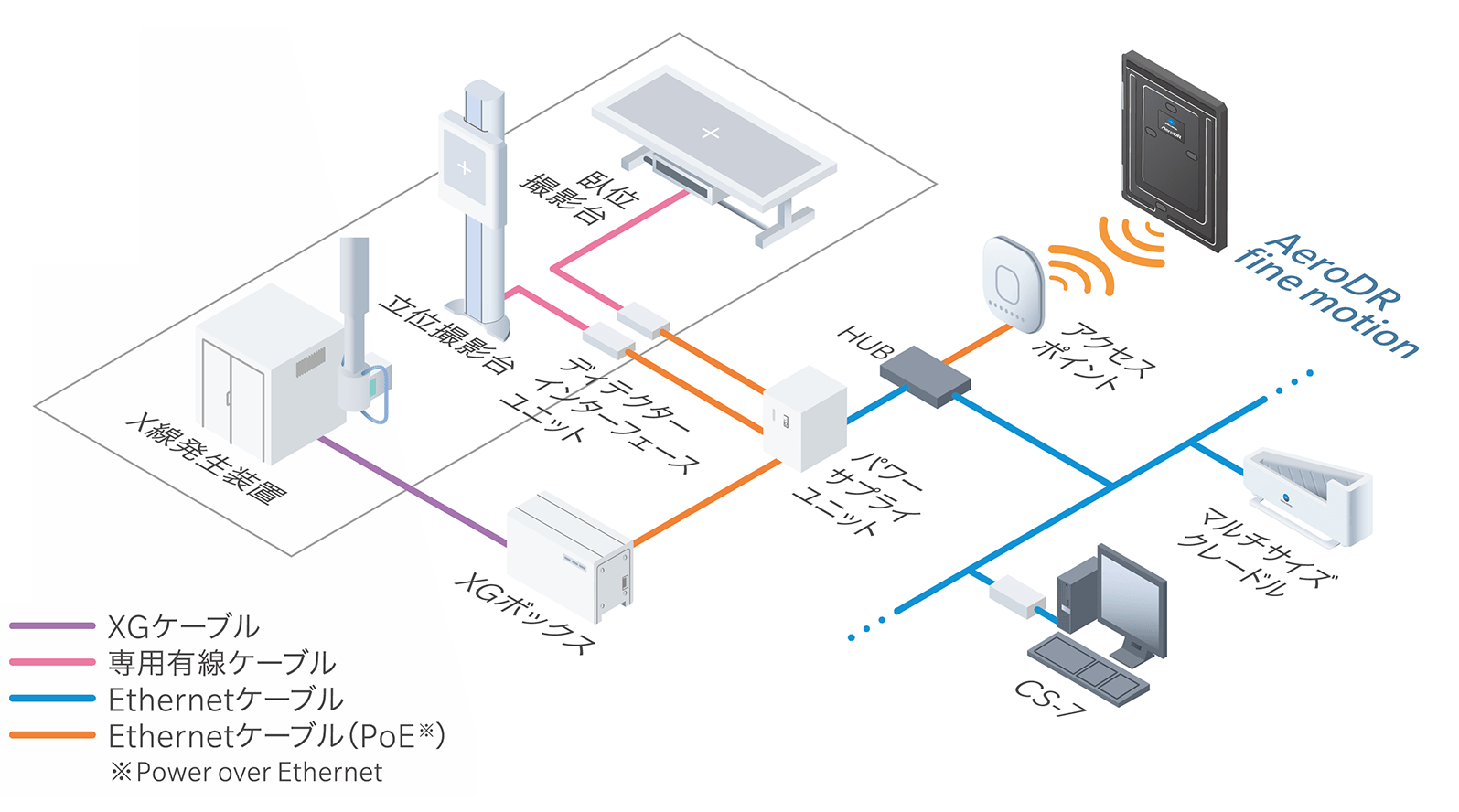

基本撮影のシステム構成例

基本撮影の詳細を見る

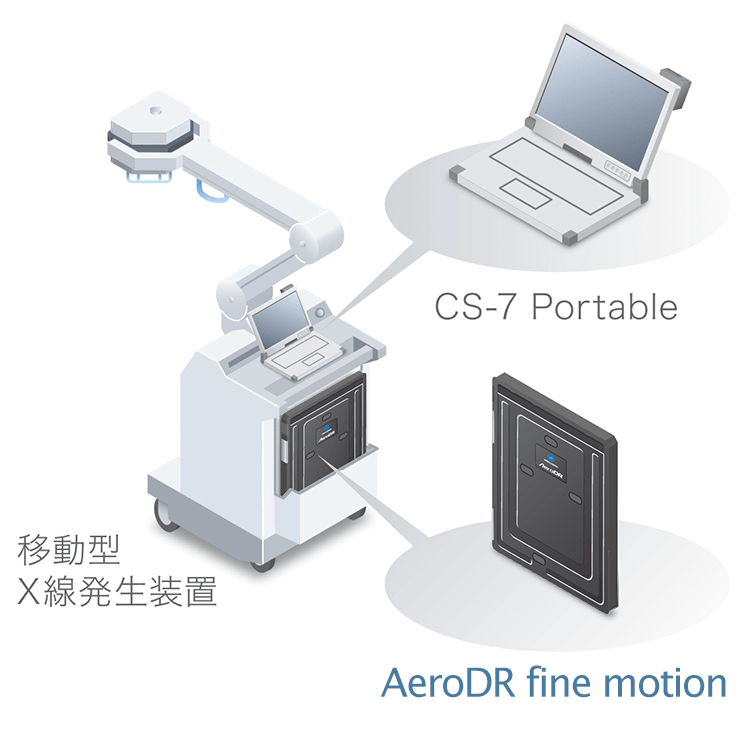

ポータブルソリューションのシステム構成例

ポータブルソリューションの詳細を見る

オプション

パワーサプライユニット ディテクターインターフェースユニット マルチサイズクレードル
パワーサプライユニット ディテクターインターフェースユニット マルチサイズクレードル

関連製品

画像診断ワークステーション CS-7
画像診断ワークステーション CS-7

画像診断ワークステーション CS-7の詳細を見る

AeroDR fine motion主な仕様

Fine motion 1417HD Fine motion 1717HD
販売名および製造販売認証番号 デジタルラジオグラフィ―
SKR 3000 228ABBZX00115000
検出方式 間接変換方式
シンチレーター CsI
パネルサイズ / 外形寸法 半切 14”×17” / 384(W)×460(D)×15(H)mm 17”×17” / 460(W)×460(D)×15(H)mm
重量 2.6kg 3.2kg
画素サイズ 100μm / 200μm
画像領域 348.8×425.6mm
(3,488×4,256画素)
424.8×424.8mm
(4,248×4,248画素)
A/D変換 16bit(65,536階調)
使用可能なグリッド*7 34本/cm 40本/cm 60本/cm
DQE*8 56%(1mR,1cycle/mm) 72%(1mR,0cycle/mm)
抗菌 筐体に無機抗菌材料を混錬(JIS Z2801/ISO22196準拠)
耐衝撃 MIL-STD-810G*9
耐荷重*10 点荷重:180kg@Φ40mm
面荷重:400kg@有効画像領域全面
2辺支持荷重:130kg
防水*11 IPX6
通信 専用有線Ethernet接続
無線LAN(IEEE802.11a/n準拠) 5.0GHz / 2.4GHz
無線暗号化 無線暗号化方式:AES
認証方式:WPA2-PSK
ダイナミックレンジ 4桁
プレビュー表示時間*12 約1秒
サイクルタイム*12 約4秒(有線 / 無線接続時) 約4秒(有線 / 無線接続時)
有線 / 無線切替所要時間 約1秒
バッテリー種類 / バッテリー形態 リチウムイオンキャパシター / 内蔵式
バッテリーフル充電所要時間 30分以内 30分以内
撮影可能画像数*13 309画像 / 8.6時間 276画像 / 7.6時間
待機状態でのバッテリー持続時間*14 約13時間 約12時間
使用環境条件 動作時:10~35℃ / 35~85%RH(結露なきこと)
非動作時:-10~40℃ / 20~90%RH(結露なきこと)

*7:動画撮影時に使用可能なグリッドは、34本/cm、40本/cmです。

*8:DQEの数値はTypical値です。

*9:Method 516.7 Procedure IV Transit Drop(122cm(48インチ)の高さから、合板の上に6平面、12稜線、8頂点、計26箇所を各1回落下させる。) 本製品の耐衝撃性能は、無破損・無故障を保証するものではありません。

*10:パネルに負荷されても画像及びパネルに影響しない静荷重。 測定方法は当社基準による。 本製品の耐荷重性能は、無破損・無故障を保証するものではありません。

*11:本製品の防水性能は、完全防水、無破損・無故障を保証するものではありません。

*12:機器構成、及び使用環境により性能は異なる可能性があります。 記載の性能は、画素サイズ200μm選択及びX線発生装置との曝射連動時。

*13:1検査3撮影5分検査サイクル(ポジショニング20秒を想定)、画素サイズ200μm選択及びX線発生装置との曝射連動時。

*14:記載の性能は、フル充電後の性能です。 また、記載の性能は、使用環境、使用頻度によって変動します(性能を保証するものではありません)

こちらに記載の内容、仕様および外観は性能向上のためお断りなく変更する場合があります。

従来モデルは、AeroDR PREMIUMを指します。

「AeroDR fine motion/fine」は「デジタルラジオグラフィー SKR 3000(製造販売認証番号228ABBZX00115000)」の呼称です。

「AeroDR PREMIUM」は「デジタルラジオグラフィ― AeroDR SYSTEM 2(製造販売認証番号226ABBZX00050000)」の呼称です。

「AeroDR」は「デジタルラジオグラフィー AeroDR SYSTEM(製造販売認証番号225ABBZX00011000)」の呼称です。

「Senciafinder」は「画像診断ワークステーション Image Processing Pro(製造販売認証番号225ABBZX00123000)」の呼称です。

「CS-7」及び「CS-7 Portable」は「画像診断ワークステーション CS-7(製造販売承認番号22200BZX00834000)」の呼称です。
