仕様 - 自動品質最適化ユニット [IQ-601]
インテリジェントクオリティオプティマイザー［IQ-601］の主な仕様
本体仕様
| 形式 | コンソール型 |
|---|---|
| 製品分類 | 自動画像読み取り補正装置 |
| 製品構成 | IQ-601＋VI-514（画像処理基板オプション） |
| 機能 | １パス両面読取インラインスキャナー＋分光測色計 ・インラインスキャナー1：下面読み取り ・インラインスキャナー2：上面読み取り ・分光測色計：上面測色（分光反射率）、高精度測色 ・インラインスキャナー2＋分光測色計：ハイブリッド測色、ハイブリッド濃度推定 |
| 対応速度 | 装着本体の仕様に準ずる |
| スキャナー読取り幅 | 主走査方向：350mm |
| 測色計測色方式 | 分光測色計で色の絶対値を測色する（ハイブリッド測色） インラインスキャナー2と同じ面の同じ画像を測色することで、 インラインスキャナー2の色校正を行う |
| 測色計読取り位置 | 可変（主走査方向に移動可能） |
| 対応用紙サイズ | 装着本体の仕様に準ずる （IQ-601単独の仕様：最大330.2×1300mm、最小95×139mm） |
| 対応用紙坪量 | 使用機種の対応用紙坪量による （IQ-601単独の仕様：40～450g/m2） |
| 対応用紙種類 | 装着本体の仕様に準ずる ただし、以下の用紙は読み取り不可 エンボス紙、インデックス紙、OHP |
| 電源 | AC100V 50/60Hz |
| 最大消費電力 | 750W 以下（後段接続オプションへの供給を含む） |
| 大きさ（幅×奥×高さ） | 663×821.6×1,020mm |
| 質量 | 約222kg |
インライン自動検品
紙面検査ユニット［AI-101］ AI-101のオプション：VDP データ比較アップグレードキット［UK-312］
| 形式 | 付属型（IQ-601の背面に装着） |
|---|---|
| 製品構成 | AI-101＋VI-515、 AI-101＋VI-515＋UK-312 |
| 機能 | ・画像解析 : IQ-601で読み取った画像を解析し、基準外の画像(画像不良)があるかを検知する。RIP画像を基準にして、検品を実施する ・バリアブルデータ読み取り［UK-312］ : IQ-601で読み取った画像の検査領域内のバーコード、OCRを文字データにデコードし、数値が連番となっているか、または表裏で一致するかを確認する ・レポート出力 : 画像解析結果のレポートを出力する。バリアブルデータ読み取りのデコード結果をCSVで出力する |
| 対応速度 | IQ-601に準ずる |
| メモリー容量 | 32GB |
| HDD容量 | HDD：1TB SSD：2TB/256GB |
| 検品不可紙種 | ラベル紙、エンボス紙、OHPシート、インデックス紙、封筒、NCR紙、黒紙、 長尺紙（487.7mmを超えるもの） |
| 電源 | AC100V 50/60Hz |
| 最大消費電力 | 400W以下 |
| 大きさ（幅×奥×高さ） | 370×559×153mm |
| 質量 | 約10.2kg |

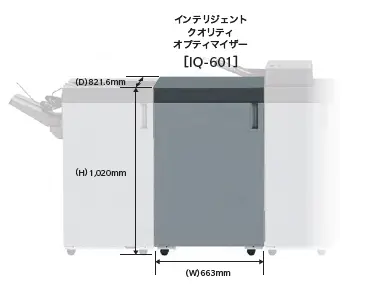

寸法図（単位：mm）
