トリマーユニット［TU-510e］の主な仕様
本体仕様
| 機能 | インラインでの四方断裁。ユニット追加で長尺対応、カード仕上げ、スジ押し、ミシン | ||
|---|---|---|---|
| 用紙サイズ | サブトレイ排紙 | SRA3、A3、B4、SRA4、A4、B5、A5、B6S、A6S、ハガキ、 不定形紙（最大330.2×1,300mm、最小95×133mm） |
|
| カット／スリット機能 | 最大330.2×1,300mm、最小140×153mm （通紙方向487.7mm以上は長尺搬送ユニットMK-764が必要） |
||
| 対応用紙坪量 | 487.7mm以下：40～450g/m2 487.8mm以上：128～300g/m2 |
||
| 四方断裁 モード |
天地カット量 | 50～64g/m2：10～30mm、64.1～400g/m2：8～30mm 天地カットのみも可能 |
|
| 先端後端カット量 | 先端：0mm または 8～100mm、後端：0mm または 8～18mm | ||
| 処理 速度 |
サブトレイ排紙 | 60枚／分：A4、40枚／分：A3 | |
| 反転排紙 | 54枚／分：A4、36枚／分：A3 | ||
| 断裁くず箱容量 | SRA3サイズ処理時 約1,000枚 満タン検知、クズのならし機能付き | ||
| 二分割 モード |
仕上がりサイズ | 最大330.2×243.8mm、最小120×133mm | |
| 対応サイズ | 最大330.2×487.7mm、最小140×266mm | ||
| センタードブ幅 | 0mm もしくは 5～16mm（複数回断裁時は計100mmまで） | ||
| 装着可能オプション | クリ―サー：CR-102/CR-103、名刺専用スタッカー：JS-507 TypeB、 トリマー：TU-504 TypeB、ミシン目：PE-101 TypeB/PE-102 TypeB、 長尺搬送：MK-764、屑廃棄：MK-765 |
||
| 排紙容量 | サブトレイ 100枚（積載高さ20mm、80g/m2） | ||
| 電源 | 別電源 AC100V | ||
| 最大消費電力 | 900W以下 | ||
| 大きさ（幅×奥×高さ） | 1,360×747×1,020mm | ||
| 質量 | 272kg、オプション搭載最大328kg | ||
オプションの主な仕様
セパレーター［JS-507 TypeB］
| 機能 | 名刺専用スタッカー | |
|---|---|---|
| 用紙サイズ | 最大：330.2×470mm、最小：210×279.4mm ※2列（A4S送り）、3列（SRA3）など可能 |
|
| スタック可能サイズ | 最大：91×55mm、最小：85×50mm | |
| スタック量※1 | カードトレイ | 177～216g/m2：462枚、154枚×3列 217～300g/m2：336枚、112枚×3列 |
| シャッター上 （バッファ部） |
177～216g/m2：231枚、77枚×3列 217～300g/m2：168枚、56枚×3列 |
|
| 電源 | TU-510eより供給 | |
| 最大消費電力 | 10W以下 | |
| 大きさ（幅×奥×高さ） | 194×488.7×200.75mm | |
| 質量 | 3.8kg | |
- ※1：
- 用紙坪量により積載枚数は変わります。
クリーサーユニット［CR-102／CR-103］
| 型番 | CR-102（下凹側クリース） | CR-103（上凸側クリース） |
|---|---|---|
| 機能 | スジ押し、長尺紙まで対応可能 | |
| 用紙サイズ（クリースモード時） | SRA3、A3、B4、A4、A4S、B5、B5S、A5S、B6S、 不定形紙（最大330.2×1,300mm、最小140×153mm） |
|
| 用紙坪量 | 80～400g/m2、長尺紙は128～300g/m2（用紙厚み0.4mm以下、剛度750） | |
| クリース本数 | 1～5本（モード、スジ位置により制限あり） | |
| 設定単位 | 0.1mm | |
| 最小筋間 | 1.0mm | |
| 電源 | TU-510eより供給 | |
| 最大消費電力 | 40W以下 | |
| 大きさ（幅×奥×高さ） | 106.4×603.1×250.4mm | 106.6×603.1×250.4mm |
| 質量 | 9.6kg | 9.6kg |
ミシン目ユニット［PE-101 TypeB／PE-102 TypeB］
| 型番 | PE-101 TypeB（通紙方向ミシン） | PE-102 TypeB（給紙辺方向ミシン） |
|---|---|---|
| 機能 | ミシン目カット処理 | |
| 方式 | 回転ミシン刃固定式 （用紙搬送タイプ） |
回転ミシン刃固定式 （ユニットが用紙上を移動） |
| 用紙サイズ（ミシン目カット時） | 不定形紙（最大330.2×487.7mm、最小140×153mm） | |
| 用紙坪量 | 62～216g/m2 | |
| カット本数 | 1～2本（位置・長さに制限あり） | 1～10本（位置・長さに制限あり） |
| 電源 | TU-510eより供給 | |
| 最大消費電力 | 40W以下 | |
| 大きさ（幅×奥×高さ） | 111.4×623.5×257.9mm | 106.4×623.1×257.9mm |
| 質量 | 7.64kg | 8.34kg |
トリマーユニット［TU-504 TypeB］
| 機能 | 用紙を搬送方向に分割。カード仕上げ、名刺仕上げ |
|---|---|
| 用紙サイズ | SRA3、A3、B4、A4、A4S、B5、A5、 不定形紙（最大330.2×1,300mm、 最小210×153mm） |
| 用紙坪量 | 非塗工紙：128～400g/m2、 塗工紙：136～400g/m2 名刺モードは用紙種問わず 157～400g/m2 |
| カット位置 | 1本：用紙幅中央（2分割）、2本：用紙3等分位置（3分割） |
| ドブ幅 | 0mm または 6～15mm |
| 仕上がり寸法 | カードモード：最小サイズ 85×133mm、最大サイズ 153×231mm 名刺モード： 91×55mm（JS-507 TypeB排紙のみ） |
| 電源 | TU-510eより供給 |
| 最大消費電力 | 50W以下 |
| 大きさ（幅×奥×高さ） | 110.9×626.6×255.4mm |
| 質量 | 7.5kg |
長尺搬送ユニット［MK-764］
| 機能 | 長尺紙専用の曲がり矯正装置／反転装置 | |
|---|---|---|
| 生産性 | 四方断裁モード | 用紙長1,300mm：12枚／分、900mm：15枚／分 サブトレイ排紙 |
| 四方断裁＋クリース2本 | 用紙長1,300mm：10枚／分、900mm：13枚／分 サブトレイ排紙 | |
| 用紙サイズ | TUサブトレイ排紙 | 最大：330.2×1,300mm、最小：140×487.8mm |
| 反転排紙（下流ユニット搬送） | 最大：330.2×900mm、最小：140×487.8mm | |
| 電源 | TU-510eより供給 | |
| 最大消費電力 | 50W以下 | |
| 大きさ（幅×奥×高さ） | 搬送部：352.4×589.5×516mm、反転部：770×554.8×77mm | |
| 質量 | 約34.8kg（搬送部：26.0kg、反転部：8.8kg） | |
屑廃棄ユニット［MK-765］
| 機能 | TU-510eで発生したカット屑を機外に排出する装置 |
|---|---|
| 方式 | ベルトコンベア |
| 電源 | TU-510eより供給 |
| 最大消費電力 | 40W以下 |
| 大きさ（幅×奥×高さ） | 712.8×911.5×407.3mm |
| 質量 | 20.2kg |
対応機種

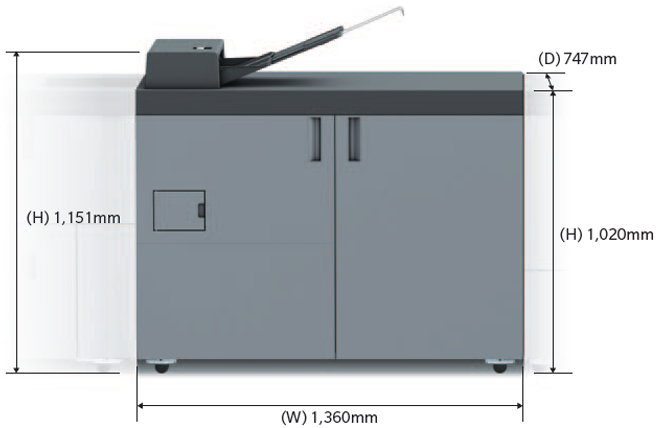

寸法図（単位：mm）
