照明測定ニーズに応える高精度・高速測定を実現した分光放射照度計
製品概要
主に照明やプロジェクター、イメージセンサー、スマートフォンカメラの評価をはじめ、AR/VRやセキュリティ用途の光測定としても活用。
JIS 特殊形照度測定器、DIN Class B に準拠した、コンパクトサイズで装置組み込みにも最適な測定器です。
活用シーン
製品詳細

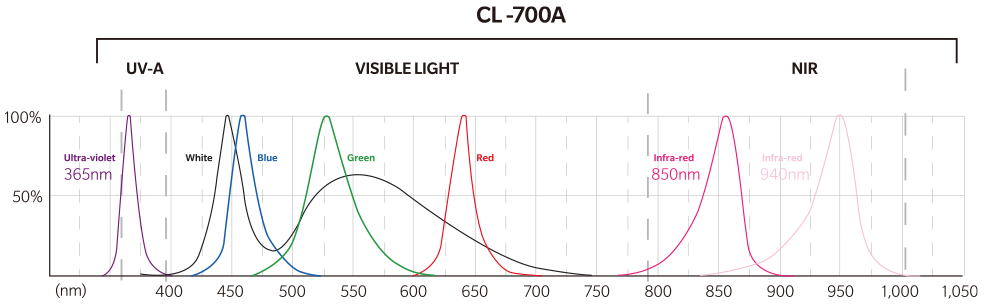

NIRまで拡大した測定波長領域
360nm~1000nmという広波長範囲での分光測定を実現します。
これにより、LEDや照明機器、プロジェクター、イメージセンサー、スマートフォンカメラの評価に加え、AR/VR、セキュリティ用途など新たな分野での光測定も可能です。
広範囲な照度測定
0.01lxの超低照度から最大200,000lxまでの広範囲な照度測定が可能で、低照度から高照度の環境に対して高精度な評価を実現します。

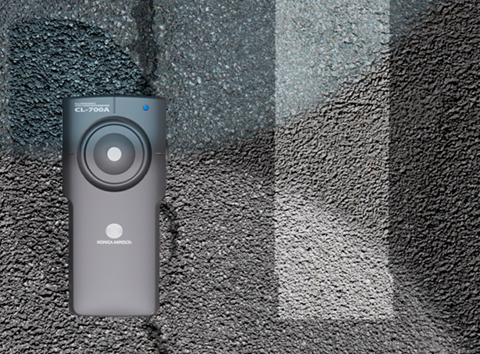

a:低照度領域(0.01lx~)
・暗室や夜間環境での低照度光源の評価
・スマートフォンカメラの暗所性能検査
・イメージセンサーの低照度応答評価
・工業用光源(360nm含む)の検査・照度測定

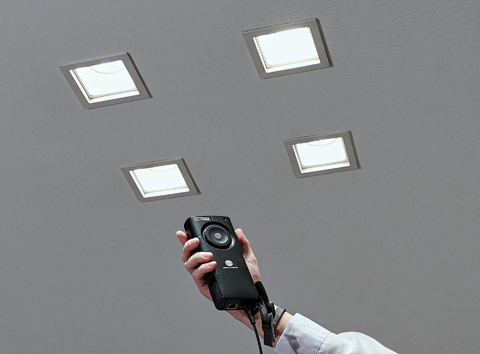

b:中照度領域(数十lx~数千lx)
・室内照明の均一性評価

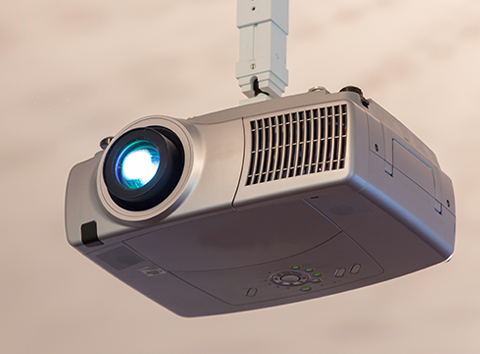

・プロジェクターの評価
・多点設置による均一性評価
c:高照度領域(数万lx~200,000lx)
・屋外照明(スタジアム、街灯など)の照度評価
・産業用LED光源のピーク照度測定
・農業・植物工場用の光源評価
低照度での高速測定
0.01lxの超低照度環境下でも約5秒で測定が可能なため、低照度測定が必要なプロジェクターや近赤外光の評価に適しています。

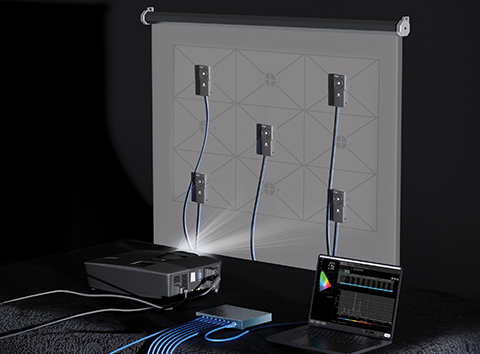

多点測定
最大15台までの多点同時測定に対応し、広範囲はもちろん複雑なエリアでの照度・色分布の総合評価が可能なため、プロジェクター、スタジアム、街灯、大規模な建築・産業環境など、光源品質の均一性と一貫性が求められる用途に最適です。
多点測定機能により、照度ムラの正確な把握が実現。さらに、光源に対して照明規格に準拠した適合性評価ができます。
装置組み込みにも適したコンパクト設計

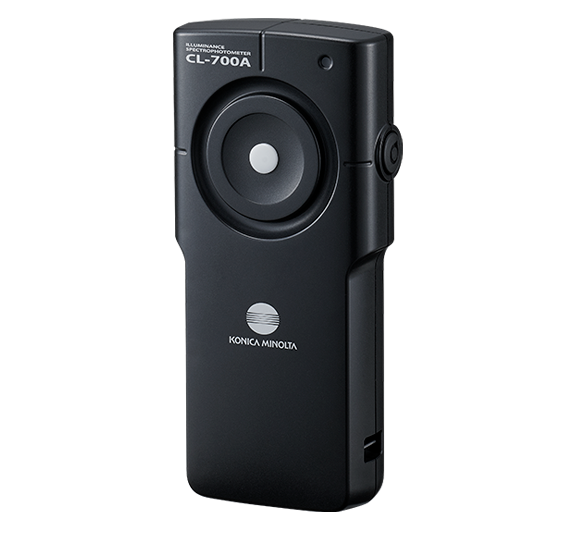

軽量・コンパクトなCL-700Aは、検査装置や製造設備へのスムーズな組み込みが可能です。
小型サイズにより、インクジェットプリンターや露光装置など、さまざまな自動化システムに直接組み込むことができ、省スペースが求められる産業環境にも最適です。
また、自動化されたワークフローに組み込むことで、連続測定や自動測定、リアルタイムでのデータ取得を実現します。
ソフトウェア/ツール

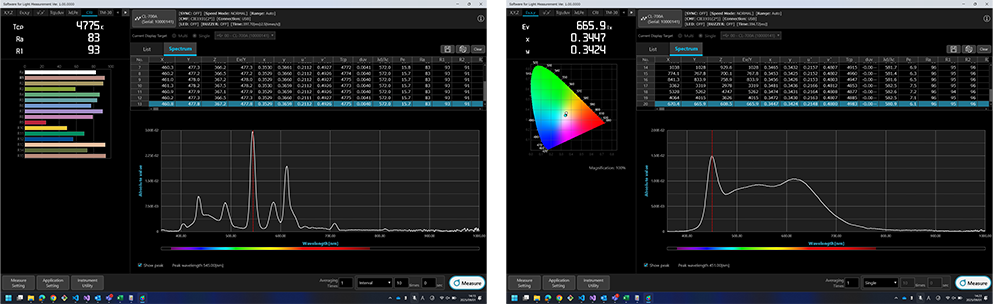

専用ソフトウェア CL-S30
CL-700Aには専用の光計測ソフトウェア「CL-S30」が標準付属。直感的な操作性でリアルタイムに測定結果の確認ができます。また、複数台の同時測定や連続測定にも対応しています。
測定条件の設定やレポート作成も簡単に行えるため、評価作業の効率化に貢献します。
| 照度計の階級 | JIS C 1609-1:2006 特殊形照度測定器に準拠※1、DIN 5032-7:1985 classB に準拠※2 |
| 測定波長範囲 | 360 nm ~ 1000 nm |
| 出力波長間隔 | 1 nm |
| スペクトル波長幅 | 約 10 nm(半値幅) |
| 波長精度※3 | ±0.3 nm(JIS Z 8724:2015で規定される 435.8 nm、546.1 nm、696.5 nm、及び、912.3 nmでの重心波長) |
| 照度測定範囲 | 0.01 lx~200,000 lx(色度精度保証範囲は0.5 lx以上) |
| 確度※4 (標準イルミナントA) |
Ev :±2% ±1 digit xy :±0.0015(5 lx~200,000 lx) xy :±0.003(0.5 lx~5 lx) |
| 繰返し性(2σ)※4 (標準イルミナントA) | Ev :0.5%+ 1digit xy :0.0005 (50 lx~200,000 lx) xy :0.001 (10 lx~50 lx) xy :0.002 (5 lx~10 lx) xy :0.004 (0.5 lx~ 5 lx) |
| 可視域相対分光応答度特性(f1') | 1.5%以下 |
| 斜入射光特性(f2) | Ev :3%以下 |
| 温度特性(fT) | Ev :±3% xy :±0.003 |
| 湿度特性(fH) | Ev :±3% xy :±0.003 |
| 測定時間※5 | Super FAST モード:0.3 秒以内 FAST モード:0.5 秒以内 NORMALモード:約 0.5 秒~5 秒 |
| 測定機能 | X,Y,Z Ev,x,y u',v' Tcp(相関色温度),duv λd(主波長),Pe(刺激純度) Ra(平均演色評価数) Ri(i=1~15)(特殊演色評価数) TM-30-20※6 TLCI※6 SDCM※6 Ev',S/P EML(等価メラノピック照度) PPFD Ee(放射照度)※6 Ee(λ)(分光放射照度) 分光グラフ、ピーク波長※6 |
| その他の機能 | 自動ゼロ校正/波長補正 ユーザー校正データ入出力制御※6 平均測定 連続測定※6 多点測定(最大15台)※6 等色関数:CIE1931(2°視野)、CIE1964(10°視野)、CIE170-2(2°)、CIE170-2(10°) |
| 表示言語 | 日本語、英語、中国語(簡体字) |
| インターフェース | USB2.0, Ethernet |
| 電源 | USBバスパワー(USB使用時)、PoE(Ethernet使用時、IEEE802.3af準拠) |
| 大きさ | 約 80 (幅)× 170.5 (高さ)× 35 (奥行き)mm |
| 質量 | 約 214 g |
| 使用温湿度範囲 | 0~40℃、相対湿度 85%以下(35℃のとき)、結露しないこと |
| 保管温湿度範囲 | -10~45℃、相対湿度 85%以下(35℃のとき)、結露しないこと |
- ※1 JIS C1609-1:2006一般形AA級照度計の要件のうち、次の要件に準拠していない
・Speed ModeをNORMALモードに設定した際、レンジ7~10において、「5.5 表示部の特性(応答時間)」に非準拠
・0℃未満は使用温度範囲外であり、「5.7 温度特性」に非準拠
・表示部がなく、「6.3 表示部」に非準拠
その他の全ての要件については準拠している - ※2 1 lx以上の照度範囲において
- ※3 当社試験条件において(ゼロ校正後の温度変化 2°C以下)
- ※4 NORMALモード(23℃±2℃、相対湿度75%以下環境下)
- ※5 測定時間は以下の条件における値
・操作端末からの測定要求から、測定器からの結果受信完了までの時間
・USB接続時
・Super FASTモードはManualレンジ設定時
・Buzzer Drive Mode OFF時
なお、15 点接続時(Ethernet接続)は、表記の測定時間+1 秒以内 - ※6 CL-S30接続時に使用可能です。本機能を実行する通信コマンドはありません。
CL-S30 システム条件
| OS | Excel®アドインソフト ・本ソフトが動作するためには Excel®が必要です |
| CPU | Intel Core i series 相当以上 Apple Silicon M1チップ相当以上 |
| メモリー | 8 GB 以上(総測定回数(接続台数×最大測定回数)が40,000 回を超える場合は、16 GB 以上を推奨いたします。) |
| ストレージ | 100 MB 以上の空き容量が必要 そのうち、システムドライブ(OS がインストールされているドライブ)に50 MB 以上の空き容量が必要 |
| ディスプレイ解像度 | 1,280 × 768 以上 / 16 ビットカラー以上の表示が可能なディスプレイ |
| その他 | 測定器接続用として USB2.0 以上のポートが必要 ソフトウェアのダウンロード用にインターネット環境が必要 Ethernet 接続時はCAT6A のケーブルが必要 |
| 表示言語 | 日本語/英語/中国語(簡体字) |
- ●ここに記載の内容、仕様および外観は予告なしに変更する場合があります。
