可視光からUV、IR領域まで、LEDはさまざまな分野で光・放射源として広く使用されています。こうしたLED光源を開発や品質管理の現場で正確に評価するためには、高精度かつ信頼性の高い分光放射測定が不可欠です。
LEDGONシステムは、Instrument Systems社が開発した、LED素子および小型LEDモジュールの主要な測光パラメータを全自動で高精度に測定できるシステムです。操作性にも優れており、測定作業の効率化と安定した評価を実現します。測定波長範囲は、可視光に加え、UV（200 nm）からIR（1700 nm）までをカバーし、幅広いLEDアプリケーションに対応します。

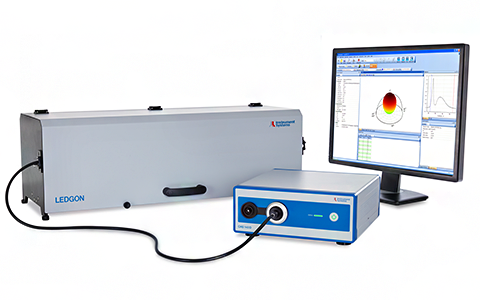

本システムは、遮光構造のLEDGON 100 ゴニオメーター、高速分光測光器CASシリーズ、およびオプションの電気的サンプル制御ユニットで構成されています。高い遮光性を備えた筐体にコンパクトにまとめられているため、暗室を必要とせず、一般的な測定環境での運用が可能です。これにより、専用の光学ラボに限らず、さまざまな現場で柔軟に導入・使用できます。

主な特長

● 遮光筐体内に搭載された電動2軸ゴニオメーター
● 発光前方半球全体をカバーし、最大0.1°の角度分解能を実現
● 高速分光測光器 CASシリーズによる、UV～IR領域までの高精度・高安定測定（計量トレーサビリティ対応）
● 包括的な分光ソフトウェアにより、測定結果の表示・解析が可能
● IES LM-63-1995/2002形式・Eulumdat形式の光学データ出力に対応

測定できる項目

LED光源を正確に特性評価するためには、以下のような多くのパラメータを測定する必要があり、これらすべてを高精度、且つ安定して測定できることが測定システムには求められます。

● 分光放射強度分布
● 放射強度
● 色度・色特性
● 空間放射分布（ラジアンス分布）
●L M-63-1995/2002形式の光学データ

システム構成

構成要素	詳細
分光器	Instrument Systemsの分光器 CAS 140D、CAS 125、またはCAS 120
光プローブ	スループットに最適化したプローブと、斜入射光特性に最適化したプローブから選択できます。
ゴニオメーター	LEDGON 100（デュアル軸ゴニオメーターのモーター制御を含む）
ソフトウェア	SpecWin Proラボソフトウェア：ユーザー仕様に基づくゴニオメーターの自動制御が可能でLED光源の完全な特性評価に対応する充実した分析ツールを搭載
キャリブレーション	・LEDGON測定ジオメトリーにおいて光度または全光束への自動変換を伴う分光放射照度の校正・PTBやNISTなどの国家基準にトレーサブル
サンプルホルダー（オプション）	・円筒状モジュールホルダー（LED素子向け）・簡易クランプチャック（LEDモジュール/小型光源向け）
LEDテストソケット（オプション）	単一LEDの電力供給および再現性のある位置決めに対応するLEDテストソケット
