分光測色計 CM-17d/CM-16d ｜製品情報

製品概要

主に樹脂部品、自動車内装部品、塗料、医薬/化粧品、食品などの色管理の用途で活用。
縦型タイプなので、小物部品、凹部などの測定にも適した測定器です。

しっかり手にフィットする形状
正確に測定位置がわかる電子ビューファインダー
CM-700d/CM-600dとの互換性

活用シーン

製品紹介
ムービー

製品詳細

しっかり手にフィットする形状

測定器本体を中心として重心を配置することで、測定時のぐらつきを抑制。
グリップ上部がスリム設計で握りやすいため自然な上げ下げが可能になり、測定箇所への配置がスムーズです。
また、曲面や小物部品も片手で楽に測定できます。

正確に測定位置がわかる電子ビューファインダー

CM-17dには、電子ビューファインダー機能を搭載しているため、測定箇所が簡単に画像で確認でき、思い通りの位置合わせが可能です。
測定ボタンの長押しにより、電子ビューファインダーが作動。測定箇所が決まったら、そのまま測定ボタンを押して測定ができます。
また、専用ソフトウェアSpectraMagicNX2を使うこうとで、画像と測定データをドキュメントデータとして保存も可能です。

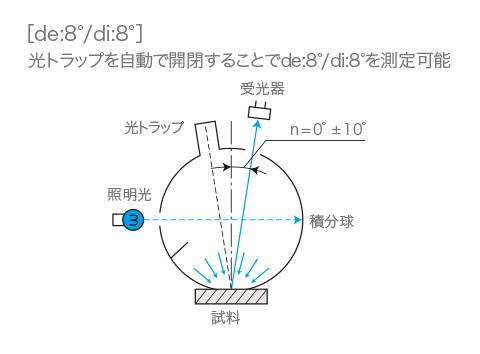

CM-700d/CM-600dとの互換性

照明受光光学系は、di:8°、de:8° 積分球タイプを採用しており、データ互換性がありますので、CM-700d/CM-600dをお使いの方にも過去のデータを生かして、そのままお使いいただくことができます。

低反射率サンプルでの繰返し性が大幅に向上

ピアノブラックなどの黒色においても繰り返し性を向上し、器差も縮小。
測定時間や測定間隔も短縮したことで作業効率化にも貢献いたします。

波長補正機能による高い安定性を実現

測定器への衝撃や急激な温度変化に対して測定値の変動を抑え、システムのトラブル発生を最小化する、自動波長補正機能「WAA（Wavelength Analysis & Adjustment）」を搭載。
測定器の波長ずれを自動で検出して補正するコニカミノルタ独自の技術で、測定データのより安心な高い信頼性を実現します。

無線LAN機能

無線LAN機能により、PCとのケーブル接続を気にせず測定できるので、様々な作業現場で快適に活用いただけます。
Bluetoothでは実現できなかった長距離通信が可能になり、コードレス測定を実現しました。

仕様

	CM-17d	CM-16d
照明受光光学系	di:8°、de:8°（拡散照明・8°方向受光）、SCI（正反射光含む）/SCE（正反射光除去）自動切替機構付き
照明受光光学系対応規格	ISO7724/1、CIE No.15（2004）、ASTM E1164(SCI）、DIN 5033 Teil7、JIS Z 8722条件c　に準拠
積分球サイズ	Φ40 mm
受光素子	デュアル32素子シリコンフォトダイオードアレイ
分光手段	平面回折格子
測定波長範囲	400 nm～700 nm
測定波長間隔	10 nm
半値幅	約10 nm
反射率測定範囲	0～175%、表示分解能：0.01%
測定用光源	パルスキセノンランプ（UVカットフィルター付き）
測定時間	約0.7秒（SCIまたはSCEで測定したとき、測定ボタンを押してから測定が完了するまでの時間）
最短測定可能間隔	約1.5秒（SCIまたはSCEで測定したとき）
測定可能回数	約2,000回 (専用リチウムイオン電池フル充電、SCIまたはSCE、23℃にて10秒間隔で連続測定したとき(電子ビューファインダー機能を未使用時)) 無線LAN/Bluetoothモジュール(別売)を使用時は約1000回
測定径/照明径	MAV:Φ8 mm/Φ11 mm SAV:Φ3 mm/Φ6 mm ＊ターゲットマスク交換およびレンズ位置切替えにより変更可能	MAV:Φ8 mm/Φ11 mm
繰り返し性	色彩値：標準偏差ΔE*ab 0.02以内 (白色校正後、白色校正板を5秒間隔で30回測定したとき、当社測定条件による)	色彩値：標準偏差ΔE*ab 0.04以内 (白色校正後、白色校正板を5秒間隔で30回測定したとき、当社測定条件による)
器差	BCRAシリーズⅡタイル12色の平均値ΔE*ab 0.12以内（MAV-SCI、コニカミノルタマスターボディ基準、当社測定条件による）	BCRAシリーズⅡタイル12色の平均値ΔE*ab 0.2以内（MAV-SCI、コニカミノルタマスターボディ基準、当社測定条件による）
表示ディスプレイ	2.7型TFTカラー液晶表示上下反転機能付き
波長補正機能^※1	WAA(Wavelength Analysis & Adjustment) 技術
インターフェース	USB2.0、無線LAN(IEEE 802.11 b/g/n)/Bluetooth(Ver.4.1, SPP対応)^{※2 ※3}
電子ビューファインダー機能	内蔵カメラによるサンプル画像：画像の表示は本体液晶画面で確認可能	無し
観察条件	2°視野、10°視野
観察光源	A、C、D50、D65、F2、F6、F7、F8、F10、F11、F12、ID50、ID65、LED-B1、LED-B2、LED-B3、LED-B4、LED-B5、LED-BH1、LED-RGB1、LED-V1、LED-V2、ユーザー設定光源(最大3個)^※4 (2種類の光源での同時評価可能)
表示項目	色彩値、色差値、色彩値グラフ、色差グラフ、分光グラフ、OK・NG判定、擬似カラー
表色系・色空間	Lab/LC*h/ハンターLab/Yxy/マンセル(C)/XYZおよび各色差(マンセルは除く)
インデックス	MI、WI(ASTM E313-73/ASTM E313-98)、YI(ASTM E313-73、ASTM D1925)、ISOブライトネス(ISO2470)、WI/Tint(CIE)、Tristimulus Strength、Opacity、Grey scale(ISO 105-A05)、8°グロス値、ユーザーインデックス^※5、Blackness(My) (ISO18314-3/DIN55979)、Jetness(Mc) (ISO18314-3)、Undertone(dM) (ISO18314-3)
色差式	ΔEab(CIE1976)/ΔE94(CIE1994)/ΔE00(CIE DE2000)/CMC(l：c)/ハンターΔE/DIN99o/FMC-2/ΔE*94(Special)^※6
格納データ数	基準色：1,000データ　＋　測定値：5,000データ
電源	AC電源：USB Type-C ACアダプタ―(Power Delivery対応、15 W以上)
	電池：専用リチウムイオン電池(着脱式)
	USB充電：USBバスパワー(専用リチウムイオン電池装着のこと)
充電時間	約3.5時間(急速充電)/ 約6時間(標準)
大きさ	約79(幅)×230(高さ)×128(奥行き)　mm
質量	約700 g(リチウムイオン電池含む)	約660 g(リチウムイオン電池含む)
使用温湿度範囲	5～40℃、相対湿度80%以下（35℃のとき）、結露しないこと
保管温湿度範囲	0～45℃、相対湿度80%以下（35℃のとき）、結露しないこと

※1 WAA(Wavelength Analysis & Adjustment) 機能により、測定器の波長診断及び波長補正が可能です。購入後１年間は無償で利用でき、2年目以降は測定器本体の点検・校正サービスを受けることにより、利用継続できます。
※2 別売付属品の無線LAN/Bluetoothモジュール(CM-A300)が必要です。
※3 無線LANセキュリティは、AdHoc方式の場合、WPA2-PSK(WPA2-Personal)及びWPA-PSK(WPA-Personal)、Infrastructure方式の場合は、WPA3-PSK(WPA3-Personal)、WPA2-PSK(WPA2-Personal)、WPA-PSK(WPA-Personal)に対応しています。
※4 ユーザー設定光源の設定には別売付属品の色彩管理ソフトウェアSpectraMagic NX2 Pro版 Ver. 1.3以降が必要です。
※5 ユーザーインデックスの設定には、分光測色計設定ツールCM-CT1 Ver.1.5以降および色彩管理ソフトウェア SpectraMagic NX2のライセンスが必要です。
※6 ２つの色を比較する場合、どちらか一方を基準として定めない場合には、ΔE*94(Special)をご利用ください。
●ここに記載の内容、仕様および外観は予告なしに変更する場合があります。
●Bluetoothは、The Bluetooth SIG, Inc.の登録商標であり、ライセンスに基づき使用しております。
