コニカミノルタの光学技術を結集した分光測色計の最上位モデル

製品概要
主にプラスチック分野・塗料・顔料・染料の色管理の用途で活用。
高精度/高信頼性が認められ、さまざまな業界において基準器として採用されているCM-3700Aとの互換(※SCI/LAVの時)を保ちつつ、更に繰返し性、器差の性能を向上した測定器です。
活用シーン
製品詳細
高精度/高信頼性
⾼精度・⾼信頼性を追求することにより、器差と繰返し性が⼤幅に向上し、反射率が低いサンプルをより高い精度で測定できるようになり、黒色の繰返し性は、従来機種の半分以下と大幅に向上しています。
測定作業の効率化を実現
SCI/SCEを同時に測定し、測定時間が従来機種の約半分に短縮したことで、測定作業の効率化を実現しました。
また、電⼦ビューファインダー機能でPCから測定位置を確認でき、位置合わせが容易になりました。さらに、測定データと併せて画像を保存できるので、測定位置を画像で確認することが可能です。
※PCとの接続には、別売ソフトウェア SpectraMagic NX2が必要です。
⾼い安定性を実現する波⻑補正機能
「ゼロ校正」、「白色校正」さらに「波長補正」により 、高い安定性、測定精度の維持を実現。
⾃動波⻑診断・補正機能「WAA(Wavelength Analysis&Adjustment)」は、測定器の波⻑ずれを⾃動で検出して補正するコニカミノルタ独⾃の技術です。
CM-3700APlusの購⼊から1年間は、「WAA」を無償でご利⽤いただけます。2年⽬以降は点検・校正サービスを受けることで、継続利⽤が可能です。

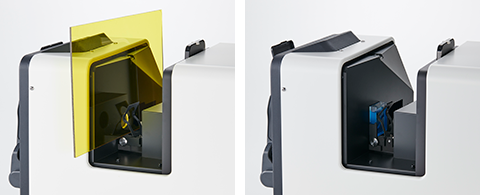

透過色の測定が可能
拡散照明・0°受光(di:0°,de:0°)方式で透過色の測定が可能です。
ガラス、フィルターなどシートや板状の試料から食品、化粧品など液体試料まで幅広く対応します。

A4サイズサンプル中心部の測定が可能
A4サイズサンプルの中心部を測定することができます。
その他、従来のダンパー採用による衝撃緩和をそのままに、サンプルホルダーが全開保持も可能としています。

環境温湿度計とサンプル温度計
環境温湿度計とサンプル温度計を備え、測定環境の温湿度やサンプル表面温度を確認・記録できます。
彩度が高い色は特に温度の影響をうけるため、厳密な色管理にはサンプルの表面温度や環境温湿度の管理が重要です。色測定と同時に測定環境の温湿度やサンプル表面温度を測定し、記録することでより厳密な色管理を実現します。
※サンプルの温湿度測定は反射測定時のみ。
照明・受光光学系 | 反射測定 | 透過測定 |
di:8°,de:8°(拡散照明・8°方向受光) | di: 0°, de: 0°(拡散照明・0°方向受光) | |
SCI(正反射光含む)/SCE(正反射光除去)の切り替え機構付き、同時測定可能 | ー | |
JIS Z 8722 条件c、 ISO 7724/1、 CIE No.15(2004)、 ASTM E 1164、 DIN 5033 Teil 7に準拠 | JIS Z 8722 条件g、CIE No.15(2004)、DIN5033 Teil7、ASTM E1164 に準拠 | |
積分球サイズ | Φ152mm(6 inches) | |
受光素子 | 38素子シリコンフォトダイオードアレイ | |
分光手段 | 平面回折格子 | |
測定波長範囲 | 360nm~740nm | |
測定波長間隔 | 10nm | |
半値幅 | 約14nm | |
反射率測定範囲 | 0~200%、表示分解能:0.001% | |
測定用光源 | パルスキセノンランプ | |
測定径/照明系 | 反射測定 | 透過測定 |
SAV : 3×5/5×7 mm MAV:Φ8/Φ11 mm LMAV:Φ16/Φ20 mm LAV:Φ25.4/Φ28 mm |
約Φ20/Φ25 mm | |
繰返し性 | 白色 | 黒色 |
色彩値:標準偏差ΔE*ab 0.005以内 分光反射率:標準偏差 0.05%以内 (白色校正後、白色校正板を10秒間隔で30回測定したとき) |
色彩値:標準偏差ΔE*ab 0.02以内 分光反射率:標準偏差 0.02%以内 (白色校正後、BCRA Blackタイル(反射率1%)を10秒間隔で30回測定したとき) |
|
器差 | BCRAシリーズIIタイル12色の平均値 ΔE*ab 0.08以内 (LAV-SCI、コニカミノルタマスターボディ基準、当社測定条件による) |
|
UV条件設定 | UVカットフィルター(400nm)出入方式 ※ソフトウェアによるUV量の自動調整 *0.0%~100.0%(1000step)で位置調整可能 |
|
サンプル温度測定 | 精度(使用湿温度範囲において) SAV :±1.2°C LMAV、MAV :±0.8°C LAV :±0.5°C |
|
最短測定可能間隔 | 反射測定SCIまたはSCE(サンプル温度測定なし):約3秒 反射測定SCIまたはSCE(サンプル温度測定あり):約5秒 反射測定SCI+SCE(サンプル温度測定なし):約6秒 反射測定SCI+SCE(サンプル温度測定あり):約6秒 透過測定:約3秒 |
|
透過試料室 | 横幅:無制限、奥行き:約50mm 透過試料ホルダー(別売付属品):シート状・板状の試料/液体試料両用(着脱可能) |
|
電子ビューファインダー機能 | 内蔵カメラによるサンプル画像:画像表示/コピーには、SpectraMagic NX2 ver.1.5以降などの別売ソフトウェアが必要 | |
波長補正機能*1 | WAA (Wavelength Analysis & Adjustment)技術 | |
環境温湿度測定機能 | あり | |
インターフェイス | USB2.0 | |
ターゲットマスク検知機能 | あり | |
電源 | 専用ACアダプター | |
大きさ | 約307(H) x 271(W) x 600(D)mm | |
質量 | 約20㎏ | |
使用温湿度範囲 | 13~33°C、相対湿度80%以下(33°Cのとき)/ 結露しないこと | |
保管温湿度範囲 | 0~40°C、相対湿度80%以下(35°Cのとき)/ 結露しないこと | |
標準付属品 | 白色校正板、ターゲットマスク(SAV/MAV/LMAV/LAV)、ゼロ校正BOX、USBケーブル(3m)、ACアダプター | |
別売付属品 | 色彩管理ソフトウェア SpectraMagic NX2、透過試料ホルダー、ガラスセル(2/10/20mm)、プラスチックセル(2/10/20mm)、透過用ゼロ校正板、カラープレート、カラータイル(グリーン)、ダストカバー |
- ●*1 WAA(Wavelength Analysis & Adjustment) 機能により、測定器の波長診断及び波長補正が可能です。購入後1年間は無償で利用でき、2年目以降は測定器本体の点検・校正サービスを受けることにより、利用継続できます。
- ●測定項目(各種表色系、インデックス、色差式)の詳細については、色彩管理ソフトウェア SpectraMagic NX2(別売付属品)専用カタログをご覧ください。
- ●ここに記載の内容、仕様および外観は予告なしに変更する場合があります。
