2011年12月20日

コニカミノルタセンシング株式会社（本社：大阪府堺市、社長：唐﨑 敏彦　以下コニカミノルタ）は、LED照明や有機EL照明の演色性評価に最適なハンディータイプの分光放射照度計「CL-500A」を2012年2月より発売いたします。

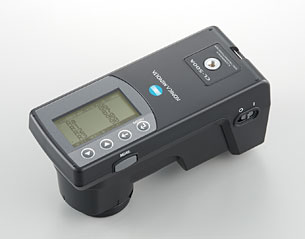

【商品名】	分光放射照度計「CL-500A」
【発売日】	2012年2月
【主な特長】	1. 演色性評価測定が可能 2. 小型・軽量のハンディータイプ 3. JIS/DINに準拠

近年、低炭素社会の実現に向けた次世代照明としてLED照明や有機EL照明が注目されており、特にLEDは一般照明への普及が急速に進んでいます。
コニカミノルタは、照度計のトップメーカーとして、20年以上にわたり高品質な製品を提供してまいりました。2010年には、白色LEDの色温度^※ 計測に最適な小型・軽量タイプの色彩照度計「CL-200A」を発売し、数多くのLED照明メーカー、LEDモジュールメーカーに幅広くご活用頂き高い評価を頂いております。

LED照明業界において、今後のさらなる普及のためには光の量だけではなく質の向上が課題とされており、演色性の評価が簡単にできる測定器が切望されています。また、有機EL照明においても演色性は評価すべきファクターのひとつとなっています。
演色性とは、ある光源が太陽光と比較してどの程度物体の色をよく再現するかという性質です。照らす光源によっては同じ物体でも太陽光の下とは異なった色に見えることがありますが、太陽光に似た色の見え方をする照明ランプを「演色性の良い（高い）ランプ」と言います。

今回発売する「CL-500A」は、ご好評頂いております照度計「T-10」および色彩照度計 「CL-200A」の上位機種であり、コニカミノルタの照度計のフラッグシップ機として開発されたものです。従来は設置型の大きく重い装置でしかできなかった演色評価数測定を、小さく軽い照度計において実現しました。重さ350gのハンディータイプですので設置の手間も無く、簡便に測定することができます。JIS 及びDINに準拠した小型・軽量の表示一体型分光放射照度計は本機が世界初です。
本製品によって演色性評価が容易になり、LED照明や有機EL照明の研究開発だけでなく、生産現場での使用による出荷品質の向上にも貢献できるものと考えております。

コニカミノルタは、「お客様と共に考え、お客様を成功に導くお手伝いをする」ために、今後も確かなセンシング技術で、さまざまなニーズにお応えするソリューションを提供してまいります。

※：

光の色を示し、単位はK(ケルビン)。黒→赤→黄→白→青白の順に数値が大きくなる。

【 分光放射照度計「CL-500A」の主な特長 】

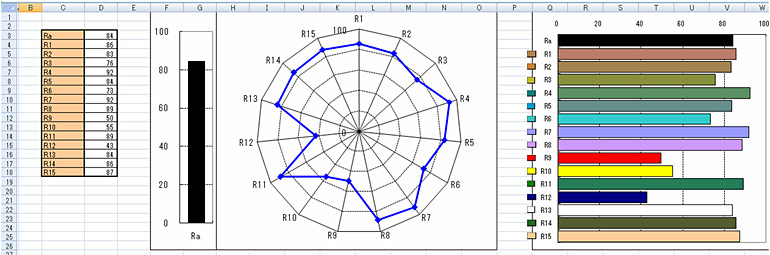

1．演色性評価測定が可能

2．小型・軽量のハンディータイプ

本体の大きさは70(幅)×83(高さ)×165(奥行)mm、重さは350gのハンディータイプですので、携帯が容易で手持ち測定が可能です。
また、上面、下面両方に三脚ねじが付いているので、製造工程内の検査冶具にも簡単に組み込むことができます。

3．JIS/DINに準拠

照度計としての規格であるJIS C 1609-1:2006 一般形AA 級照度計、及びドイツ規格協会(Deutsches Institut fur Normung)のDIN 5032 part7に準拠しています。
JIS 及びDINに準拠した小型・軽量の表示一体型分光放射照度計は「CL-500A」が世界で初めてです。

【 分光放射照度計「CL-500A」の仕様 】

型名	分光放射照度計　CL-500A
照度計の階級	JIS C 1609-1:2006　一般形AA級照度計に準拠（注1） DIN5032 Part7　classBに準拠
測定波長範囲	360～780nm
出力波長間隔	1nm
スペクトル波長幅	約10nm（半値幅）
波長精度	±0.3nm（JIS Z8724で規定される435.8nm、546.1nm、585.3nm（注2）での重心波長）（注3）
測定範囲	0.1～100,000lx（色度表示は5lx以上)
確度（注4,5） (標準イルミナントA)	Ev　：指示値の±2％±1digit
	xy　：±0.0015　(10～100,000lx)　xy　：±0.002　(5～10lx)
繰返し性（2σ）（注4） (標準イルミナントA)	Ev　：0.5％＋1digit
	xy　：0.0005　(500～100,000lx)、xy　：0.001　 (100～500lx)、 xy　：0.002　 (30～100lx)、xy　：0.004　 (5～30lx)
可視域相対分光応答度特性（f1'）	1.5％以下
斜入射光特性（f2）	Ev：3％以下
温度特性（fT）	Ev：指示値の±3％　xy：±0.003
湿度特性（fH)	Ev：指示値の±3％　xy：±0.003
測定時間	Super Fastモード：約0.2秒（PC接続時のみ） FASTモード：約0.5秒　SLOWモード：約2.5秒 露光時間自動設定（高精度）モード：約0.5～27秒
表示モード	XYZ、X1oY1oZ1o、 Ev xy、Ev u'v'、主波長、刺激純度、Ev、相関色温度、⊿uv、 演色評価数、分光グラフ、ピーク波長、⊿(XYZ)、⊿(X1oY1oZ1o)、⊿(Ev xy)、⊿(Ev u'v')、ランク表示
その他の機能	本体データメモリ（100データ)、ユーザ校正（PC接続時）、 連続測定（PC接続時）、オートオフ機能
表示言語	日本語、英語、中国語
インターフェース	USB2.0
電源	内蔵リチウムイオン電池(動作可能時間：6時間（新品フル充電時）)、ACアダプタ、USBバスパワー
使用温湿度範囲	-10～40℃、相対湿度85％以下（35℃のとき）/結露しないこと
保管温湿度範囲	-10～45℃、相対湿度85％以下（35℃のとき）/結露しないこと
大きさ	70（幅）×165（奥行き）×83（高さ）mm、
質量	350g
標準付属品	キャップ(T-A13)、ソフトケース、USBケーブル、ACアダプタ、リストストラップ データ管理ソフトウェア（CL-S10w）、CL-500A用ソフトウェア開発キット（CL-SDK)
別売付属品	フード(CL-A11)

注1

「7.6.3　応答時間」については、測定速度モードがFASTモードの場合に適合

注2

585.3nm は、近接の587.6nmで代用評価

注3

当社試験条件において（ゼロ校正後の温度変化2℃以下）

注4

露光時間自動設定（高精度）モード

注5

Ev（照度）は直線性

【 データ処理ソフトウェア CL-S10w(V1.1)の仕様 】

種類		操作性やデータ処理機能を向上したExcel®アドインソフト。測定データをExcel®に直接取り込むので、Excel®機能を利用して様々な用途に使える。 CL-200A/CL-200、CL-500Aを制御可能。 LED市場向け機能として、LEDランキングﾞ機能及びレベル校正機能を装備する。
動作環境		Windows®XP：　Excel®2003（動作保証）、Excel®2007（動作確認） Windows®Vista：　Excel®2007（動作確認）、Excel®2010（動作確認） Windows®7：　Excel®2010（動作保証）
OS言語		日（動作保証）、英（動作保証）、中（動作保証）
言語		日本語、英語、中国語
測定		1ショット測定、インターバル測定
データ管理		Excel®ファイルとして保管
処理・表示	ANSIルーメン	Excel®のデータ処理やグラフ表示機能を利用
	判定	対応
	LED分別機能	色度により分別する
Excel®等へのデータ出力		直接取り込み（Excel®アドイン）
任意校正		ユーザ校正(CL-500A) 一点・マトリクス校正(CL-200A/CL-200)
印刷		Excel®の印刷機能を利用

• ここに記載の内容、仕様および外観は都合により予告なしに変更する場合があります。
• ここに記載の会社名・商品名は、各社の商標または登録商標です。
