1421W / 1421W SP

• 広幅複合機の最新機種ページへ

製品の詳細情報をお調べしたい方はカタログデータをご覧ください（2017年5月のデータです）。

1421W / 1421W SPの主な仕様

基本仕様 / コピー機能

形式		コンソール式
メモリー		1421W : 1GB / 1421W SP : 2GB
HDD容量		250GB
カラー対応		赤黒2色（1421Wで赤黒2色コピーを行う場合はオプションの赤現像ユニット TG4が必要です）
複写原稿		シート、ブック、立体物 最大原稿サイズ：A2（420×594mm）、17×22"（431.8×558.8mm）
複写サイズ		定形：A2～はがき（100×148mm）、17×22"～5 1/2×8 1/2"
		不定形：幅100～432mm、長さ128～594mm
画像欠け幅		先端：3±2mm、後端：2±2mm、奥・手前：2±2mm
用紙紙厚		本体給紙トレイ：52～105g/m2（45～90kg）手差し：52～157g/m2（45～135kg）
		両面時：64～105g/m2（55～90kg）
解像度		読み取り：600dpi×600dpi 書き込み：600dpi×600dpi
階調		256階調
ウォームアップタイム*1		60秒、ただし赤現像ユニット装着時は90秒（室温23℃の場合）
ファーストコピータイム*2		5.3秒
連続複写速度（毎分）*3		A4ヨコ：40枚、A4タテ：32枚：A3ヨコ：26枚、A3タテ：21枚、A2タテ：14枚
複写倍率	固定	1：1、1.15、1.22、1.41、2.00、4.00、0.87、0.82、0.71、0.61、0.50、0.25 倍率誤差：等倍±0.5％以下
	ズーム	25～400％（0.1％単位の任意選択）
給紙方式	標準	550枚×2段＋250枚×3段+50枚（手差し）
	オプション	-
連続複写枚数		999枚
電源		AC100V、15A、50/60Hz共通
最大消費電力		1.5kW以下
大きさ（幅x奥x高）*4		1421W：780×854×1,098mm*5
		1421W SP：799×854×1,242mm*6
機械占有寸法（幅x奥）*7		1,273×892mm
質量		1421W：188kg以下
		1421W SP：218kg以下

*1

ご使用環境やご使用状況により、数値が異なる場合があります。

*2

A4ヨコ、片面、等倍、本体第1給紙トレイ、原稿ガラスの時。

*3

A2タテ、A3ヨコは第三給紙使用時。

*4

操作部が床に対して垂直の場合。

*5

高さは原稿カバーまで。

*6

自動原稿送り装置含む。

*7

手差しトレイ開放、手差し延長トレイ開放時、操作部を床に垂直な状態から62度回転させた場合。

プリンター機能

形式		内蔵型
メモリー		基本仕様に準ずる
プリントサイズ		基本仕様に準ずる
連続プリント速度（毎分）		連続複写速度と同速
解像度		600dpi×600dpi
ページ記述言語	標準	RPCS、PDF Direct
	オプション	PostScript®3
対応プロトコル	標準	TCP / IP（IPv4 / IPv6）、FTP、IPP、SMB
	オプション	Apple Talk、IPX / SPX
対応OS	標準	Windows 7® / 8.1 / 10 Windows Server® 2008 / 2008 R2 / 2012 / 2012 R2 / 2016
	オプション	Mac OS 10.8以上
インターフェース	標準	イーサネット（100BASE-TX / 10BASE-T）、USB2.0*1 *2 メディアプリント：USB2.0*2、SDカードスロット*2
	オプション	ギガビットイーサネット(1000BASE-T)、IEEE1284 準拠双方向パラレル*2、 無線LAN(IEEE802.11a / b / g)*2、Bluetooth®*2
エミュレーション	標準	RP-GL / 2、RP-GL、RTIFF
内蔵フォント	標準	明朝L、ゴシックB、明朝Lプロポーショナル、ゴシックBプロポーショナル、Courier10、 Prestige Elite12、Letter Gothic15、BoldFace PS、CourierNew4書体、Arial4書体、TimesNewRoman4 書体、Wingdings、Century、Symbol、OCR-B、漢字ストローク、 和文2書体*3（  平成明朝W3、平成角ゴシックW5）、欧文136書体*3
	オプション	HG明朝L、HGゴシックB
変倍率		25％～400％（RPCS時）

*1

Mac OSでは、Mac OS X 10.3.3以上が必要です。

*2

USB、SDカード、IEEE1284準拠双方向パラレル、無線LAN、Bluetooth® インターフェースは各対応機器全ての動作を保証するものではありません。

*3

PDFダイレクト用。PS3カード TG4装着時も利用可能。

※

1421WはオプションのA2コントローラー TG4が必要です。

スキャナー機能

形式		カラースキャナー
メモリー		基本仕様に準ずる
最大原稿読み取りサイズ		基本仕様に準ずる
読み取り速度*1		モノクロ：40ページ/分 カラー：40ページ/分
階調		モノクロ：2階調 グレースケール：256階調 フルカラー：RGB各256階調
インターフェース	標準	イーサネット（100BASE-TX / 10BASE-T）、スキャンtoメディア：USB2.0*2、SDカードスロット*2
	オプション	ギガビットイーサネット（1000BASE-T）、無線LAN（IEEE802.11a / b / g）*2
メール送信		読み取り解像度：100dpi、200dpi、300dpi、400dpi、600dpi 対応プロトコル：SMTP 出力フォーマット：TIFF、JPEG、PDF、高圧縮PDF、PDF / A
ファイル送信		読み取り解像度：100dpi、200dpi、300dpi、400dpi、600dpi 対応プロトコル：SMB、FTP 出力フォーマット：TIFF、JPEG、PDF、高圧縮PDF、PDF / A
ネットワークTWAINスキャナー		読み取り解像度：100～1,200dpiの範囲で指定可能*3 対応プロトコル：TCP / IP（IPv4 / IPv6） 対応OS：Windows® 7 / 8.1 / 10、Windows Server® 2008 / 2008 R2 / 2012 / 2016

*1

A4ヨコ、200dpi時。

*2

USB、SDカード、無線LANインターフェースは各対応機器全ての動作を保証するものではありません。

*3

読み取り原稿サイズにより、最大読み取り解像度が変わります。

※

1421WはオプションのA2コントローラー TG4が必要です。

FAX機能

走査方式	平面走査（シート原稿、ブック原稿両面用）
メモリー	4MB（オプション装着時：最大28MB）*1
適用回線	アナログ：加入電話回線（PSTN）、自営構内回線（PBX）、Fネット（G3サービス） デジタル*2：INSネット64、Fネット（G4サービス）、デジタル交換内線（基本インターフェース）
走査線密度	G3：8×3.85本/mm（ふつう字）、8×7.7本/mm（小さな字）、8×15.4本/mm*1、16×15.4本/mm（微細字）*1 G4*2：200×100dpi（ふつう字）、200×200dpi（小さな字）、400×400dpi（微細字）*1
通信速度	G3：33.6K / 31.2K / 28.8K / 26.4K / 24.0K / 21.6K / 19.2K / 16.8K / 14.4K / 12.0K / 9,600 / 7,200 / 4,800 / 2,400bps（自動シフトダウン方式） G4*2： 64Kbps / 56Kbps（自動速度整合）
符号化方式	MH、MR、MMR、JBIG（G3のみ）*2
通信モード	G3、G4*3
読み取り原稿サイズ	定形サイズ：最大A2 または17×22" 不定形サイズ：最大 幅432mm、長さ594mm
記録紙サイズ	A2、A3、A4、A5、B3、B4、B5、レター、リーガル、ダブルレター
電送時間*4	G3：約3秒（JBIG通信時:2秒台）、G4*3： 約3秒

*1

FAX メモリー TG3 が必要です。

*2

通信条件により利用できない場合があります。

*3

G4 FAX ユニット タイプ38 装着時。

*4

A4、700 文字程度の原稿を標準画質（G4 は200×200dpi、G3 は、8×3.85 本/mm）で送った時の速さです。ただし、G3 は画像情報だけの通信速度で、通信制御の時間は含まれておりません。実際の通信時間は、原稿の内容、相手機種、回線状況により異なります。

※

識別番号000225ACD12

※

オプションのA2 FAX TG4 が必要です。

W-NET FAX機能

適用回線	標準	イーサネット（100BASE-TX / 10BASE-T）
	オプション	ギガビットイーサネット（1000BASE-T）、無線LAN（IEEE802.11a / b / g）*1
伝送制御手順		送信：SMTP手順、TCP / IP（IPv4 / IPv6*2）通信 受信：POP3手順、SMTP手順、IMAP4手順、TCP / IP（IPv4 / IPv6*2）通信
通信モード		シンプルモード、フルモード
送信原稿サイズ		フルモード時：A3、B4、A4 シンプルモード時：A4（A3 / B4はA4に縮小して送信）
走査線密度	フルモード時	200×100dpi（ふつう字）、200×200dpi（小さな字）、200×400dpi*3、400×400dpi（微細字）*3
	シンプルモード時	200×100dpi（ふつう字）、200×200dpi（小さな字）
メール送信機能		メールアドレス指定時、送信原稿を自動的に電子メール形式に変換して送信。 すべてメモリー送信。
メール受信機能		TIFF-F（MH、MR*4、MMR圧縮*4）の添付ファイル形式を自動認識して印字出力。 ひらがな、カタカナ、英数字および第一水準、第二水準漢字のテキストメールの文字を認識して印字出力。すべてメモリー受信。

*1

無線LANは各対応機器すべての動作を保証するものではありません。

*2

ネットワークやオペレーティングシステムの環境によってはご利用いただけない場合があります。

*3

FAXメモリー TG3が必要です。

*4

フルモード時。

※

オプションのA2 FAX TG4と、1421Wの場合はA2コントローラー TG4も必要です。

IP FAX機能

インターフェース	標準	イーサネット（100BASE-TX / 10BASE-T）
	オプション	ギガビットイーサネット（1000BASE-T）、無線LAN（IEEE802.11a / b / g）*1
対応プロトコル		SIP、JT-H.323V2
伝送制御手順		TTC標準 JT-T.38手順、JT-H.323手順、SIP（RFC3261準拠）、TCP、UDP / IP通信
送信原稿サイズ		定形サイズ：最大A2または17×22" 不定形サイズ：最大 幅432mm、長さ594mm
走査線密度		8×3.85本/mm・200×100dpi（ふつう字）、8×7.7本/mm・200×200dpi（小さな字）、 8×15.4本/mm・200×400dpi*2、16×15.4本/mm・400×400dpi（微細字）*2
IP-ファクス送信機能		IPアドレス指定時、ネットワークを通じてJT-T.38規格対応のIP-ファクス機へ送信可能。 VoIPゲートウェイを経由して一般公衆回線に接続されているG3ファクスへ送信することも可能。
IP-ファクス受信機能		JT-T.38規格対応のIP-ファクス機から送信されたファクスをネットワークを通じて受信が可能。 VoIPゲートウェイを経由して電話回線に接続されているG3ファクスからファクスを受信することも可能。

*1

無線LANは各対応機器すべての動作を保証するものではありません。

*2

FAXメモリー TG3が必要です。

※

オプションのA2 FAX TG4と、1421Wの場合はA2コントローラー TG4も必要です。

オプション仕様

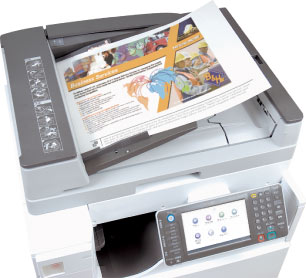

ドキュメントフィーダー TG4（1421W SP に標準装備）

モード	ADF機能、大量原稿機能、サイズ混載機能（同系列、同じ幅のみ）、 不定形原稿機能
原稿サイズ	片面原稿時：A2 タテ～ B6 タテ、 11×17 タテ・ヨコ～ 51/2×81/2 タテ・ヨコ、432×594mm 両面原稿時：A3 タテ・ヨコ～ A5 タテ 11×17 タテ～ 51/2×81/2 タテ・ヨコ
原稿紙厚 （四六判）	片面原稿時：40 ～ 128g/m2（35 ～ 110kg） 両面原稿時：52 ～ 105g/m2（45 ～ 90kg）
原稿積載枚数	A3 以下：50 枚　A3 を超えるサイズ：30 枚
最大消費電力	約75W（電源は本体より供給）
大きさ（幅×奥行×高さ）	790×652×190mm
質量	約23.5kg

インナー1 ビントレイ TG4

収容可能サイズ	A2～A6タテ、B3～B6、17×22"～5 1/2×8 1/2"、不定形サイズ
収容可能枚数	A3 以下：100 枚、A3 を超えるサイズ：50 枚
収容可能紙種	64～105g/m2（55～90kg）
用紙紙厚 （四六判）	トレイ部：595×545×80mm
大きさ（幅×奥行×高さ）	排紙部：180×535×190mm
質量	トレイ部：1.7kg　排紙部：1.5kg

フィニッシャー TG4

上トレイ	収納可能サイズ	A3～A6タテ、B4～B6タテ、12×18"、11×17"～ 5 1/2×8 1/2"タテ、不定形サイズ
	収納可能枚数	250枚（A4、8 1/2×11"以下）、50枚（B4、8 1/2×14"以上）
	用紙紙厚 （四六判）	52～157g/m2（45～135kg）
シフトトレイ	収納可能サイズ	A3～A6タテ、B4～B6タテ、12×18"、11×17"～ 5 1/2×8 1/2"タテ、はがき、不定形サイズ
	収納可能枚数	2,000枚（A4ヨコ、8 1/2×11"ヨコ）、 1,000枚（A3、A4タテ、B4、B5、12×18"11×17"～8 1/2×11"タテ）、 500枚（A5ヨコ）、 100枚（A5タテ、B6タテ、A6タテ、5 1/2×8 1/2"タテ）
	用紙紙厚 （四六判）	52～157g/m2（45～135kg）
ステープル	可能サイズ	A3、A4、B4、B5、11×17"～8 1/2×11"
	可能枚数	50枚（A4、8 1/2×11"以下）、30枚（B4、8 1/2×14"以上）、 サイズ混載時30枚
	用紙紙厚 （四六判）	64～90g/m2（55～77kg）
	位置	手前、奥1ヶ所綴じ、奥1ヶ所斜め綴じ、2ヶ所綴じ
中綴じトレイ	可能サイズ	A3、A4タテ、B4、B5タテ、11×17"～8 1/2×11"タテ
	可能枚数	15枚
	用紙紙厚 （四六判）	64～90g/m2（55～77kg）
パンチ	収納可能枚数	2～5枚/30部、6～10枚/15部、11～15枚/10部
	可能サイズ	A3～A5、B4、B5、11×17"～5 1/2×8 1/2"タテ
	用紙紙厚	52～157g/m2（45～135kg）
	位置	2 穴
最大消費電力		96W以下（電源は本体から供給）
大きさ（幅×奥行×高さ）		657×613×960mm（高さは天板まで）
質量		65kg
装着に必要なオプション		自動両面ユニット TG3、中継ユニット TG4

寸法図（単位：mm）
