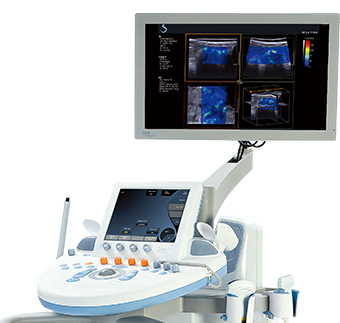

汎用超音波画像診断装置

Aixplorer
認証番号:227ABBZX00037000

組織弾性をカラーで「見える化」する超音波診断の
スーパーハイエンド。

特徴

SuperSonic Imagineの最上位機種「Aixplorer(エクスプローラー)」がバージョンアップして新登場。さらに高精度になった診断能で、疾患の早期診断に貢献します。

TriVu Imaging : 硬度と血流を同一断面に表示

解剖学的情報(Bモード)、硬度(SWE™モード)、血流(Color+モード)の3モードを同一断面で観察できるモードです。
SWE™モードとColor+モードを重ねて表示する形式と左右または上下に並べて表示する形式を選択できます。
モードの切り替え操作が不要となり、ワークフローの改善が期待されます。また、硬度と血流を基づく病変の総合的な判断の一助となることが期待されます。

Angio PL.U.S.™ : 低速血流を高感度にイメージング

低速血流を高感度にイメージングする機能です。速度だけでなく、時空間データの解析により(3D Smart Wall Filter)、従来のドプラ法では困難であった低速血流の検出を実現します。
表示モードとして、RT(リアルタイム)モードとHD(高解像度)モードがあります。RTモードは、関心領域を拡げてもフレームレートは低下しませんので、広い視野で血流を観察できます。HDモードは、2-3秒のデータ取得後に高解像度の血流イメージを表示します。高解像度の血流イメージを記録として残したい場合に有用です。
肝臓・乳腺・甲状腺などの腫瘍に入り込む微小血管や筋肉・腱などの炎症の早期把握や治療効果判定などへの応用が期待されます。

左が従来のドプラ法、右がAngio PL.U.S.です。FNH(限局性過形成結節)特有の車軸状の血流パターンを造影剤を使用しないで確認できます。
左が従来のドプラ法、右がAngio PL.U.S.™です。FNH(限局性過形成結節)特有の車軸状の血流パターンを造影剤を使用しないで確認できます。
従来法のWall Filter 速度で分離しますが、低速血流と組織の分離が困難です。
従来法のWall Filter
速度で分離しますが、低速血流と組織の分離が困難です。
Angio PL.U.S.の3D Smart Wall Filter 時空間データの解析により低速血流と組織を分離します。
Angio PL.U.S.™の3D Smart Wall Filter
時空間データの解析により低速血流と組織を分離します。

ShearWave™ Elastography : 組織の硬度を定量的に計測

生体内を伝播する剪断波(シアウェーブ)の伝播速度を計測して硬度分布をカラーマップで表示します。
最大800kPaの硬度計測に対応しており、例えば、筋肉・腱などの硬い組織を検査する整形領域での活用が期待されます。また、リニア・コンベックスプローブの他に3Dプローブや体腔内プローブに対応しており、多くの領域でお使いいただけます。
肝臓では、計測の安定性を示すStability Index表示に対応しており、計測の確からしさを数値で確認することもできます。

UltraFast™ Doppler : 最大3点のドプラ波形を同時表示

血流を表示するColorモードとドプラ波形を表示するPWモードの利点を組み合わせた機能です。データ取得後に最大3点のドプラ波形を観察することができます。

SuperCompound™ SuperRes™ TissueTuner™ : S/Nに優れた高精細画像を表示

最大9方向に送信された超音波から1枚の画像を生成するSuperCompound™ が搭載されています。これにより、S/Nの向上を実現します。
4段階のフィルター処理によりノイズを抑えて画質を向上させるSuperRes™、検査対象の組織に合わせて音速を5段階に補正する TissueTuner™ など、さまざまな画像処理技術の搭載により、高い画質を実現します。

高い分解能で深部まで描出します。
高い分解能で深部まで描出します。

仕様・スペック

プローブ仕様

Probe形状
名称 リニアプローブ SL18-5 リニアプローブ SL15-4 リニアプローブ SL10-2
認証番号 227ABBZX00037000 227ABBZX00037000 227ABBZX00037000
周波数帯域 5~18MHz 4~15MHz 2~10MHz
アプリケーション Abdominal
Breast
Genitourinary
Musculoskeletal
Pediatrics
Thyroid
Vascular
General
Abdominal
Breast
Genitourinary
Musculoskeletal
Pediatrics
Thyroid
Vascular
General
Abdominal
Breast
Musculoskeletal
Pediatrics
Thyroid
Vascular
General
Probe形状
名称 単結晶コンベックスプローブ XC6-1 体腔内プローブ SE12-3 体腔内プローブ SEV12-3
認証番号 227ABBZX00037000 227ABBZX00037000 227ABBZX00037000
周波数帯域 1-6MHz 3-12MHz 3-12MHz
アプリケーション Abdominal
Genitourinary
OB-GYN
Pediatrics
Thyroid
Vascular
General
Genitourinary
OB-GYN
General
OB-GYN
Genitourinary
General
Probe形状
名称 単結晶セクタプローブ XP5-1 リニアプローブ SLV16-5 小型リニアプローブ SLH20-6
認証番号 227ABBZX00037000 227ABBZX00037000 227ABBZX00037000
周波数帯域 1-5MHz 5~16MHz 6-20MHz
アプリケーション Vascular
Abdominal
General
Breast
General
Musculoskeletal
Vascular
Pediatrics
General
Probe形状
名称 小型コンベックスプローブ SMC12-3
認証番号 227ABBZX00037000
周波数帯域 3~12MHz
アプリケーション Pediatrics
General
Vascular

本体仕様

一般的名称汎用超音波画像診断装置
販売名汎用超音波画像診断装置 Aixplorer
認証番号 227ABBZX00037000
クラス分類管理医療機器(ClassⅡ) / 特定保守管理医療機器
モニター 21.5 Wide FPD
モード B、CFI、CPI、dCPI、PW、SWE™、UltraFast™ Doppler、Contrast、3D、Dual、Panoramic、Angio PL.U.S.™、TriVu Imaging(オプション含む)
機能 Cine、Annotation & Body Mark、Biopsy Guide、Measurement、Worksheet、Exam Preset、Config / Reporting、DICOM、Data Management
対応プローブ SL18-5、SL15-4、SL10-2、XC6-1、SE12-3、SEV12-3、XP5-1、SLV16-5、SLH20-6、SMC12-3
プローブポート 4
サイズ W610mm × D1050mm × H1310 - 1690mm
質量 97 kg
電源 100V 50 / 60Hz、1500W
改良のため、仕様及び外観は予告なく変更する場合がございます。
ご使用の際は添付文書および取扱説明書を必ずお読みください。
