bizhub 754 / 654

モノクロ複合機の最新機種ページへ

製品の詳細情報をお調べしたい方はカタログデータをご覧ください（2013年6月のデータです）。

（PDF：4.0MB）

bizhub 754 / 654の主な仕様

基本性能/コピー機能
名称		bizhub 754	bizhub 654
形式		コンソール
読取り解像度		600dpi×600dpi
書き込み解像度		1,800dpi相当×600dpi
階調数		256階調
メモリー容量		2GB（2048MB）
HDD容量		250GB
複写原稿		シート、ブック、立体物 (重さ最大2kg)
最大原稿サイズ		A3
複写サイズ	用紙サイズ	本　体:SRA3（320×450ｍｍ）、A3～A5、郵便はがき手差し:SRA3（320×450ｍｍ）、A3～A5、B6タテ、A6タテ、郵便はがき、封筒（洋形1号、2号、4号、6号）^※1、インデックス紙　　　長尺紙(幅:210～297mm、長さ:457～1,200mm) *プリント時のみ
複写サイズ	画像欠け幅	先端:4.2mm以内、後端:3mm以内、手前/奥側3mm以内
ウォームアップタイム（23℃、定格電圧時）	主電源ONから	30秒以内
ウォームアップタイム（23℃、定格電圧時）	副電源ONから	30秒以内
ファーストコピータイム^※2		3.6秒以下	3.7秒以下
連続複写速度		75枚/分(A4ヨコ・B5ヨコ) 42枚/分(B4) 37枚/分(A3)	65枚/分(A4ヨコ・B5ヨコ) 37枚/分(B4) 33枚/分(A3)
複写倍率	固定	等倍1：1±0.5%以下拡大1：1.154/1.224/1.414/2.000 縮小1：0.866/0.816/0.707/0.500
	固定任意	3種類設定可能
	ズーム	25％～400％（0.1％単位で設定可能）
	縦横独立変倍	25％～400％（0.1％単位で設定可能）
給紙方式/給紙量		本体トレイ4段（ユニバーサルトレイ550枚×2段＋下段左1,650枚＋下段右1,100枚）64g/m²紙マルチ手差し 165枚 64g/m²紙
対応用紙坪量^※3		本体:52～256g/m²　マルチ手差し:52～300g/m²
連続複写枚数		1～9,999枚
両面コピー		ノンスタック方式　用紙サイズ:SRA3（320×450ｍｍ）、A3～A5、B6タテ、A6タテ対応用紙坪量:52～256g//m² ^※4
排紙容量		250枚(オプションの排紙トレイOT-503装着時)
電源		AC100V 15A (50/60Hz)
最大消費電力		1.5kW以下
エネルギー消費効率^※5		295kWh/年区分：複合機d	267kWh/年区分：複合機d
大きさ（幅×奥×高）		650x799x1,155mm（本体＋ADF ）
機械占有寸法（幅×奥）		988x799mm　※手差しを開いた状態
質量		約201Kg (本体+ADF)

※1: 封筒の種類、保管、印刷環境によりシワや印刷不良が発生する場合があります。
※2: A4ヨコ、等倍、第1給紙トレイ、原稿ガラス面からの読み取り
※3: 210g/m²以上の用紙に関しては十分な画質が得られない場合があります。また用紙種類により正しく印刷されない場合があります。
インクジェット用紙は対応してません。
※4: 52～59g/m²、210 g/m²以上の用紙に関しては十分な画質が得られない場合があります
※5: 省エネ法（平成25年3月1日付）で定められた複写機・複合機別の測定方法による数値

自動両面同時読取り原稿送り装置(標準装備）
原稿送り装置の種類	自動両面原稿送り装置
原稿の種類	普通紙・特殊紙（片面原稿：35～210ｇ/m2、両面原稿：50～210ｇ/m2、混載原稿：50～128ｇ/m2）
原稿サイズ	最大A3（FAXモード時：最大1,000mm）
原稿積載量	180枚（64g/m²）　同系列、異系列混載原稿対応
原稿交換速度（A4ヨコ） ※コピー時	片面：75ページ/分両面：150ページ/分	片面：65ページ/分両面：130ページ/分
電源	本体より供給
大きさ（幅×奥×高）	618×575×140mm
質量	約18kg

プリンター機能（標準装備）
形式		内蔵型
連続プリント速度		本体仕様に準ずる　※1200dpi×1200dpi出力時は連続プリント速度が低下します。
解像度		1200dpi×1200dpi　スムージング時:1800dpi相当×600dpi
メモリー容量		2GB（2048MB）
ページ記述言語		PCL6、PostScript3互換、XPS、BM Links
内蔵フォント	PCL	日本語4書体（HGゴシックB、HGPゴシックB、HG明朝L、HGP明朝L）、欧文80書体
内蔵フォント	PS	日本語2書体(HGゴシックB、HG明朝L）、欧文137書体
対応プロトコル		TCP/IP, IPX/SPX (NDS対応), SMB (NetBEUI), LPD, IPP1.1, SNMP, HTTP, Apple Talk
対応OS	PCL	Windows XP / XP x64 / Vista / Vista x64 / 7 / 7 x64 / 8 / 8 x64 Server2003 / Server2003 x64 / Server2008 / Server2008 x64 / Server2008R2 / Server2012
	PS	Windows XP / XP x64 / Vista / Vista x64 / 7 / 7 x64 / 8 / 8 x64 Server2003 / Server2003 x64 / Server2008 / Server2008 x64 / Server2008R2 / Server2012 MacOS9.2(PPD) / X 10.2,3,4,5,6,7,8
	XPS	Windows Vista / Vista x64 / 7 / 7 x64 / 8 / 8 x64 / Server 2008 / Server 2008 x64 / Server2008R2 / Server2012
インターフェース		10Base-T/100Base-TX/1000Base-T, USB2.0（Hi-Speed ）

※: 最新の対応OSについては弊社ホームページをご覧ください。

インターネットFAX機能（標準装備）
通信プロトコル	送信：SMTP、受信：POP3、TCP/IP　Simpleモード、Fullモードに対応
送信原稿サイズ	A3、B4、A4
解像度	モノクロ時：200×100dpi、200×200dpi、400×400dpi、600×600dpi カラー時：200×200dpi、400×400dpi、600×600dpi
データフォーマット	モノクロ時：TIFF-F　カラー時：TIFF（RFC3949のProfile-Cに準拠）
宛先登録	メールアドレスをワンタッチダイヤルに登録（最大2000件）
同報(順次同報)	最大605宛先（インターネットFAXのみの場合：最大505宛先）
データ圧縮形式	モノクロ時：MMR／MR／MH　　カラー時：JPEG

スキャナー機能（標準装備）
形式	フルカラースキャナー
読取サイズ	本体仕様に準ずる
読取解像度	600×600dpi、400×400dpi、300×300dpi、200×200dpi
原稿読取り速度（A4ヨコ、片面）	カラー/モノクロ：90ページ/分（400dpi時）
両面同時読取り時（A4ヨコ）	カラー/モノクロ：180ページ/分（400dpi時）
インターフェース	Ethernet 10Base-T/100Base-TX/1000Base-T
対応プロトコル	TCP/IP（FTP、SMB、SMTP）（IPv4/IPv6）
出力フォーマット	TIFF、JPEG、PDF、コンパクトPDF、pptx、XPS、コンパクトXPS、サーチャブルPDF、PDF/A、リニアライズドPDF
対応OS^※1	Windows XP / XP x64 / Vista / Vista x64 / 7 / 7 x64 / 8 / 8 x64

※1: TWAINドライバの対応OS

ページトップへ戻る

主なオプションの仕様

フィニッシャー
型番		FS-535
用紙サイズ		SRA3、A3、B4、A4、B5、A5、B6タテ、A6タテ、郵便はがき、封筒、インデックス紙、長尺紙
使用可能用紙		薄紙（52～59g/m²）、普通紙（60～90g/m²）、厚紙（91～300g/m²）
トレイ容量　第1トレイ		薄紙、普通紙：200枚　厚紙：20枚　長尺紙
トレイ容量第2トレイ	ソート、グループ	A4、B5：3,000枚　A3、B4：1,500枚 A5：500枚　厚紙：100枚
	仕分けソート/ 仕分けグループ	A4、B5：3,000枚　A3、B4：1,500枚 A5：500枚
	ステープル	2～9枚とじ：200部（A3、B4は50部） 10～20枚とじ：50部　21～30枚とじ：30部　31～40枚とじ：25部 41～50枚とじ：20部　51～60枚とじ：15部　61～100枚とじ：10部
ステープルモードの種類		奥1ヶ所、手前1ヶ所、センター2ヶ所
ステープル枚数		最大100枚（普通紙）
装着可能オプション		PK-512、SD-512、JS-602、PI-505、ZU-606
電源		本体より供給
最大消費電力		105W以下（フルオプション時）
大きさ　（幅×奥行×高さ）		724×710×1,025mm　トレイ引出し時：881×710×1,025mm
質量		約63.5kg

フィニッシャー
型番		FS-534
用紙サイズ		SRA3、A3、B4、A4、B5、A5、B6タテ、A6タテ、郵便はがき、封筒、インデックス紙、長尺紙
使用可能用紙		薄紙（52～59g/m²）、普通紙（60～90g/m²）、厚紙（91～300g/m²）
トレイ容量　第1トレイ		薄紙、普通紙：200枚　厚紙：20枚　長尺紙
トレイ容量第2トレイ	ソート、グループ	A4、B5：3,000枚　A3、B4：1,500枚 A5：500枚　厚紙：20枚
	仕分けソート/ 仕分けグループ	A4、B5：3,000枚　A3、B4：1,500枚 A5：500枚　厚紙：20枚
	ステープル	2～9枚とじ：100部　10～20枚とじ：50部　21～30枚とじ：30部　 31～40枚とじ：25部　41枚以上：20部　厚紙：20部
ステープルモードの種類		奥1ヶ所、手前1ヶ所、センター2ヶ所
ステープル枚数		最大50枚（普通紙）
装着可能オプション		PK-520、SD-511
電源		本体より供給
最大消費電力		56W以下
大きさ　（幅×奥行×高さ）		528×641×1,023mm　トレイ引出し時：658×641×1,065mm
質量		約40kg

中とじ機
型番	SD-512
適用フィニッシャー	FS-535（中とじ、中折り、三つ折り機能拡張）
用紙種類	薄紙（52～59g/m²）、普通紙（60～90g/m²）、厚紙（91～209g/m²）^※
用紙サイズ	中とじ/中折り：A3、B4、A4タテ（52～209/m²）三つ折り：A4タテ（52～90/m²）
折り排紙トレイ容量	中とじ1～5枚：35冊　6～10枚：最大35冊（用紙の長さにより異なる） 11～20枚：15冊　中折り1～5枚：35冊三つ折り1枚折り：50冊、2枚折り：40冊、3枚折り：30冊
中とじ枚数	最大20枚
折り枚数	中折り：最大5枚　三つ折り：最大3枚
電源	フィニッシャーより供給
大きさ(幅×奥行×高さ）	239×579×534mm
質量	約25.5kg

※: 厚紙は表紙1枚のみの対応

中とじ機
型番	SD-511
適用フィニッシャー	FS-534（中とじ、中折り、三つ折り機能拡張）
用紙種類	薄紙（52～59g/m²）、普通紙（60～90g/m²）、厚紙（91～209g/m²）^※
用紙サイズ	中とじ/中折り：A3、B4、A4タテ（52～209/m²）三つ折り：A4タテ（52～90/m²）
最大積載枚数	中とじ/中折り1～3枚：20部　4～10枚：10部 11～20枚：5部　三つ折り1枚：30部、2～3枚：10部
中とじ枚数	最大20枚
折り枚数	中折り：最大5枚　三つ折り：最大3枚
電源	フィニッシャーより供給
大きさ(幅×奥行×高さ）	210×556×547mm
質量	約24kg

※: 厚紙は表紙1枚のみの対応

パンチキット
型番	PK-521
適応フィニッシャー	FS-535
パンチ穴数	2穴
パンチ紙坪量	52～300g/m²
パンチ紙サイズ	A3、B4、A4、B5、A5
電源	フィニッシャーより供給
大きさ（幅×奥行×高さ）	146×639×234mm
質量	約4.5kg

パンチキット
型番	PK-520
適応フィニッシャー	FS-534
パンチ穴数	2穴
パンチ紙坪量	52～300g/m²
パンチ用紙サイズ	A3、B4、A4、B5
電源	フィニッシャーより供給
大きさ　（幅×奥行×高さ）	61×492×142mm
質量	約1.8kg

大容量給紙ユニット
型番	LU-204
用紙種類	薄紙、普通紙、厚紙（52～256g/m²）
用紙サイズ	SRA3、A3、B4、A4
給紙容量	2,750枚（64g/m²）
電源	本体より供給
最大消費電力	22W以下
大きさ　（幅×奥行×高さ）	629×556×405mm
質量	約25kg

大容量給紙ユニット
型番	LU-301
用紙種類	薄紙、普通紙、厚紙（52～256g/m²）
用紙サイズ	A4ヨコ
給紙容量	3,300枚（64g/m²）
電源	本体より供給
最大消費電力	22W以下
大きさ　（幅×奥行×高さ）	367×528×405mm
質量	約18kg

ポストインサーター　PI-505
適応フィニッシャー	FS-535
用紙種類	普通紙、特殊紙（60～209g/m²）
用紙サイズ	上段：A4、B5、A5 下段：A3、B4、A4、B5、A5、A3ワイド（311×457mm）
最大積載枚数	最大200枚
電源	フィニッシャーより供給
最大消費電力	30W以下
大きさ（幅×奥行×高）	511×635×220mm
質量	約10.5kg

ファクス機能
*オプションのFAXキット装着時。
伝送規格	スーパーG3
適用回線	一般加入回線、ファクシミリ通信網
通信解像度	200×200dpi、400×400dpi、600×600dpi、 16dot/mm×15.4line/mm、8dot/mm×7.7line/mm、 8dot/mm×3.85line/mm
通信速度	33600/31200/28800/26400/24000/21600/19200/16800/14400/12000/ 9600/7200/4800/2400bps
符号化方式	JBIG、MMR、MR、MH
送信原稿サイズ	最大A3（長尺原稿最大1,000mm：自動原稿送り装置使用時）
記録サイズ	最大A3
伝送時間	2秒台^※
短縮ダイヤル	2,000件
プログラムダイヤル	400件
グループ登録	100件
順次同報通信	最大600件

※: A4判700文字程度の当社標準原稿を、標準的画質(8dot/mm×3.85line/mm)で
スーパーG3モード（ITU-T V.34準拠33.6kbps以上）、JBIG符号により送信した場合の時間です。

パンチZ折りユニット　ZU-606
適応フィニッシャー	FS-535
パンチ穴数	2穴
パンチ対応用紙	60～90g/m²
Z折り対応用紙	60～90g/m²
パンチ対応用紙サイズ	A3、B4、A4、B5、A5
Z折り対応用紙サイズ	A3、B4
電源	AC100V　1.2A
最大消費電力	120W以下
大きさ（幅×奥行×高さ）	169×660×1,028mm
質量	約45kg

IPアドレスFAX
*オプションのFAXキット装着時
通信プロトコル	TCP/IP、SMTP
送信原稿サイズ	A3、B4、A4
解像度	200×200dpi, 400×400dpi, 600×600dpi
データフォーマット	モノクロ：TIFF-F、TIFF-S　　カラー：PDF
宛先登録	IPアドレスをワンタッチダイヤルに登録(最大2,000件)
同報(順次同報)	最大605宛先(宛先がIPアドレスFAXのみの場合:最大505宛先)

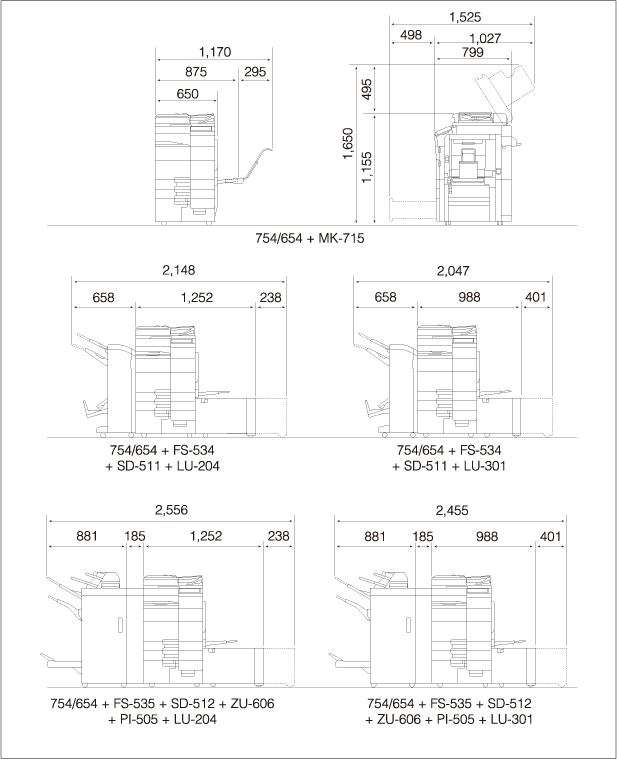

寸法図　（単位:mm）

（PDF：4.0MB）
